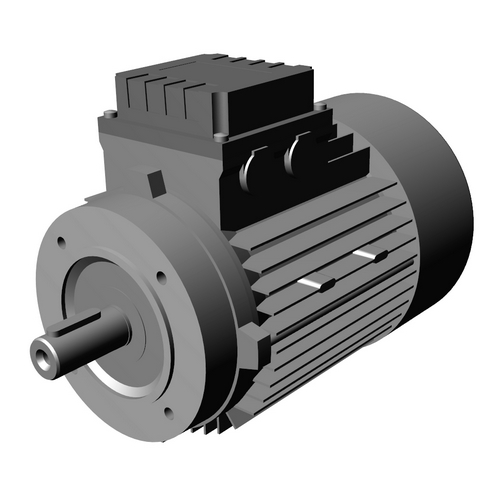

Motor electric trifazat 3kw 1400rpm 100 B14
Produsul anterior
Motor electric trifazat 3kw 1400rpm 100 B5
1.250,00 lei TVA inclus
Următorul produs
Motor electric trifazat 4kw 1400rpm 112 B3
1.420,00 lei TVA inclus
1.250,00 lei TVA inclus ()
- Putere: 3kw;
- Turatie: 1400rpm;
- Gabarit: 100;
- Diametru ax: 28mm;
- Fixare: Flansa mica;
- Prindere: B14;
- Diametru Flansa: 160mm;
- Carcasa din: Aluminiu;
- Bobinaj: Cupru;
Informații suplimentare
Comenzi pentru produsele din stoc:
Comenzile primite până la ora 15:00: vor fi expediate în aceeași zi.
Comenzile primite după ora 15:00: vor fi expediate în ziua următoare.
Informații suplimentare livrare:
Termenul de livrare poate varia în funcție de locația de livrare (standard: 1-3 zile de la comandă).
Costurile de livrare vor fi calculate la finalizarea comenzii.
Comenzile primite până la ora 15:00: vor fi expediate în aceeași zi.
Comenzile primite după ora 15:00: vor fi expediate în ziua următoare.
Informații suplimentare livrare:
Termenul de livrare poate varia în funcție de locația de livrare (standard: 1-3 zile de la comandă).
Costurile de livrare vor fi calculate la finalizarea comenzii.
| Greutate | 25 kg |
|---|---|
| Putere | 3kw |
| Fisa Tehnica PDF | click aici: https://emotoare.ro/dimensiuni/Specificatii-tehnice-motor-electric-trifazat-1400rpm.pdf |
| Turatie | 1400rpm |
| Gabarit IEC | 100 |
| Diametru Ax | 28mm |
| Prindere | B14 |
| Material carcasa | Aluminiu |
| Diametru flansa | 160mm |
Descriere
Motor Electric Trifazat 3kW, 1400rpm | Gabarit 100, Prindere B14
Reprezentând vârful de putere pentru gabaritul 100, acest motor electric trifazat 3kw 1400rpm 100 B14 (4 CP) este proiectat pentru a livra un cuplu industrial superior în aplicații unde spațiul este critic. Trecerea la gabaritul industrial 100 introduce o construcție robustă cu un ax masiv de 28 mm, iar montajul pe flanșă mică (B14) permite o integrare directă și extrem de compactă.
Beneficii Cheie pentru Aplicații Industriale Compacte și Puternice
Acest model este soluția fără compromisuri, combinând puterea industrială cu avantajul unui montaj compact și eficiență de vârf.
- Vârful de Putere în Gabarit 100 (4 CP): Cu o putere de 3 kW, acest motor este alegerea ideală pentru cele mai solicitante sarcini, permițând utilajelor să funcționeze la productivitate maximă, să proceseze materiale mai dure și să gestioneze cicluri de lucru intense fără efort.
- Integrare Compactă pentru Putere Industrială (B14): Montajul pe flanșă mică este soluția perfectă pentru a integra această putere industrială în spații restrânse. Este ideal pentru a construi moto-reductoare de înaltă performanță sau pentru a acționa pompe puternice în design-uri compacte.
- Eficiență – Performanță Economică la Sarcină Grea: Design avansat care reduce drastic pierderile de energie. Pentru utilaje grele cu funcționare continuă, acest lucru se traduce prin economii substanțiale la costurile de operare și o amortizare rapidă a investiției.
- Anduranță Mecanică pentru Sarcini Grele: Construcția industrială, cu un ax masiv de 28 mm și rulmenți de mare sarcină, asigură o rezistență excepțională la sarcini grele și șocuri, garantând o funcționare fiabilă în cele mai dure condiții.
Proiectare pentru Putere Maximă și Anduranță
- Șasiu Industrial Ranforsat: Carcasa masivă din aliaj de aluminiu, specifică gabaritului 100, asigură o rigiditate superioară și o răcire optimă pentru un motor de clasă IE3.
- Nucleul Energetic: Înfășurarea din cupru pur și designul avansat al rotorului sunt optimizate pentru a minimiza pierderile, fiind protejate de izolația Clasa F (155 °C).
- Sistem de Rotație de Înaltă Anduranță: Lagărele de precizie (ex: 6206-2RS-C3) sunt dimensionate pentru a suporta cuplul ridicat și a asigura o durată de viață extinsă în aplicații industriale grele.
Performanță și Standarde
- Design Electric: Configurația cu 4 poli este optimizată pentru a livra un cuplu puternic și constant la 1400 rpm.
- Standardizare IEC: Gabaritul 100, axul de 28 mm și prinderea B14 sunt conforme cu normele internaționale (IEC 60072), asigurând compatibilitate deplină.
Specificații Tehnice Motor electric trifazat 3kw 1400rpm 100 B14
Date electrice |
|
|---|---|
| Putere nominală motor | 3 kW (3000W) |
| Turație nominală motor | 1430 rpm 50Hz 1720 rpm 60Hz |
| Turație sincronă motor | 1500 rpm (4 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 230 VΔ/50Hz 400 VY/50Hz 265 VΔ/60Hz 460 VY/60Hz |
| Cuplu nominal motor | 20,04 Nm (Mn) |
| Curent nominal motor | 10,99 A (VΔ/50Hz) 6,32 A (VY/50Hz) |
| Curent pornire motor | 7 xIn |
| Cuplu pornire motor | 2,2 xMn |
| Cuplu maxim motor | 2,3 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 83,7% – 100% sarcină (50Hz) 84,8% – 75% sarcină (50Hz) 83,8% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,82 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 100 B14 (Flansa Mica) *Optional B34 (Talpa + Flansa Mica) |
| Greutate / Material carcasă | 24,7 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1 |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M20x1,5 |
| Standarde | IEC/DIN/ISO/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Rezistențe anticondens | n/a |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 70 dB(A) LwA 80 dB(A) |
| Moment de inerție | 0,00759 Kgm² |
| Tip rulmenți | C&U |
| Rulment parte antrenare DE | 6206-2RS-C3 |
| Rulment parte neantrenare NDE | 6206-2RS-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | viață / viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

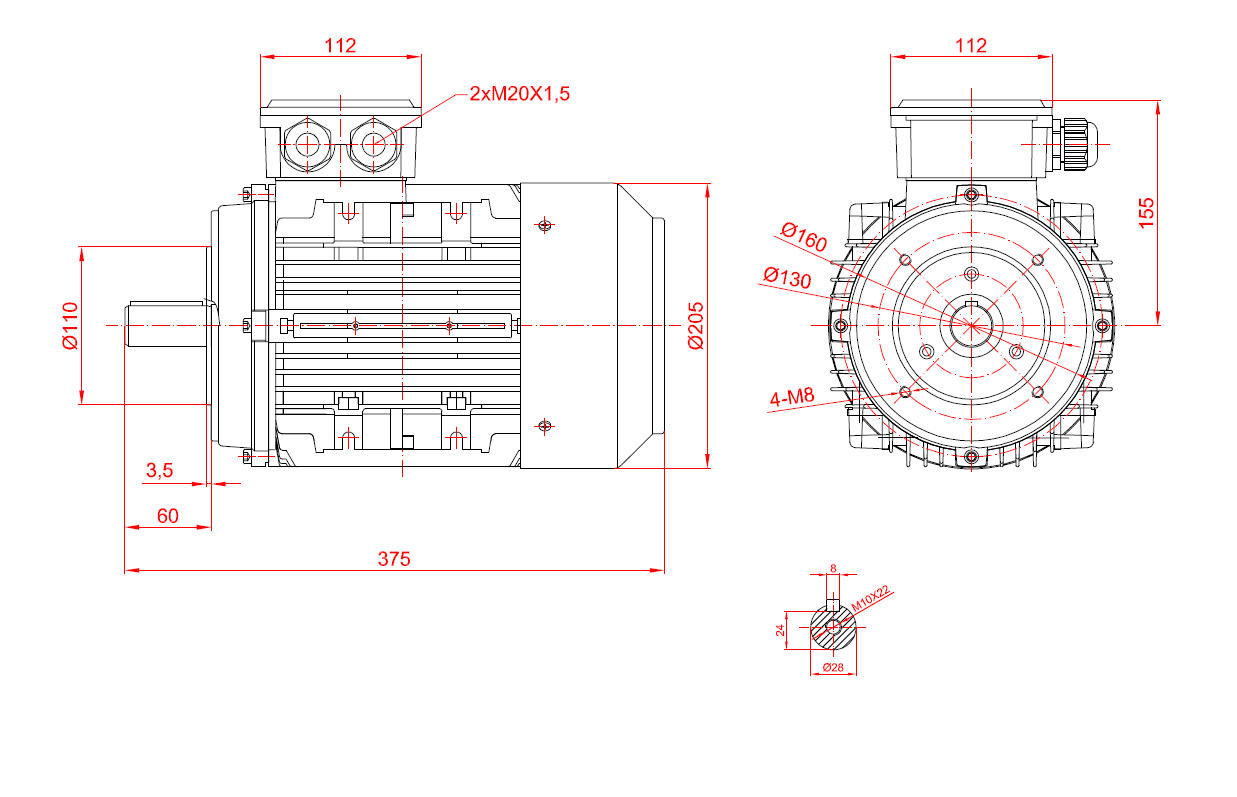

Detalii de Montaj și Instalare
- Gabarit 100: Valoarea standard IEC care definește un motor de clasă industrială, mai mare și mai robust.
- Prindere B14: Montaj pe flanșă mică cu găuri filetate, ideal pentru o conexiune directă, rigidă și compactă.
Recomandări de Instalare
- Aliniere: Asigurați o concentricitate perfectă între axul motorului și utilaj pentru a beneficia de robustețea sistemului.
- Ventilație: Păstrați spațiul din spatele motorului liber pentru a permite o răcire optimă.
- Întreținere: Motorul este proiectat pentru întreținere redusă.
Control și Sisteme Complementare
- Control Avansat: Compatibilitatea cu convertizoare de frecvență (invertoare/VFD) sau sisteme de pornire soft-start este recomandată pentru a gestiona pornirea și a beneficia la maximum de eficiența IE3.
- Completați Sistemul: Pentru o soluție de acționare completă, recomandăm:
- Reductoare Industriale cu Intrare B14: Dimensionate pentru gabaritul 100 și puterea de 4 CP.
- Cuplaje de Înaltă Performanță: Proiectate pentru a se potrivi cu axul de 28 mm și a gestiona cuplul superior.
- Convertizoare de Frecvență: Un model de 3 kW este obligatoriu pentru controlul și protecția avansată a acestui motor.
