Motor electric trifazat 2.2kw 1400rpm 90 B5
Produsul anterior
Motor electric trifazat 2.2kw 1400rpm 90 B3
950,00 lei TVA inclus (bucata)
Următorul produs
Motor electric trifazat 2.2kw 1400rpm 90 B14
1.050,00 lei TVA inclus (bucata)
1.050,00 lei TVA inclus (bucata)
- Putere: 2,2kw;
- Turatie: 1400rpm;
- Gabarit: 90;
- Diametru ax: 24mm;
- Fixare: Flansa mare;
- Prindere: B5;
- Diametru Flansa: 200mm;
- Carcasa din aluminiu;
- Bobinaj: cupru;
- Uz industrial
Informații suplimentare
Comenzi pentru produsele din stoc:
Comenzile primite până la ora 15:00: vor fi expediate în aceeași zi.
Comenzile primite după ora 15:00: vor fi expediate în ziua următoare.
Informații suplimentare livrare:
Termenul de livrare poate varia în funcție de locația de livrare (standard: 1-3 zile de la comandă).
Costurile de livrare vor fi calculate la finalizarea comenzii.
Comenzile primite până la ora 15:00: vor fi expediate în aceeași zi.
Comenzile primite după ora 15:00: vor fi expediate în ziua următoare.
Informații suplimentare livrare:
Termenul de livrare poate varia în funcție de locația de livrare (standard: 1-3 zile de la comandă).
Costurile de livrare vor fi calculate la finalizarea comenzii.
| Greutate | 19 kg |
|---|---|
| Putere | 2,2kw |
| Fisa Tehnica PDF | click aici: https://emotoare.ro/dimensiuni/Specificatii-tehnice-motor-electric-trifazat-1400rpm.pdf |
| Turatie | 1400rpm |
| Gabarit IEC | 90 |
| Diametru Ax | 24mm |
| Prindere | B5 |
| Material carcasa | Aluminiu |
| Diametru flansa | 200mm |
Descriere
Motor Electric Trifazat 2.2kW, 1400rpm | Gabarit 90, Prindere B5
Proiectat pentru a fi nucleul de putere al utilajelor industriale performante, acest motor electric trifazat 2.2kw 1400rpm 90 B5 (3 CP) reprezintă vârful de gamă pentru gabaritul 90 în format B5. Este soluția fără compromisuri pentru aplicații grele care necesită forță maximă și o integrare structurală perfectă. Trecerea la gabaritul industrial 90 introduce o construcție superioară, un ax masiv de 24 mm și o platformă de montaj B5 masivă (flanșă de 200 mm), creând o unitate monobloc de o fiabilitate și rigiditate excepționale.
Beneficii Cheie pentru Aplicații Industriale Fără Compromisuri
Acest model este alegerea profesională care combină puterea maximă, fiabilitatea excepțională și un randament energetic de vârf.
- Performanță Industrială Fără Compromisuri: Combinația dintre puterea de 3 CP, anduranța gabaritului 90 și rigiditatea flanșei masive B5 este esențială pentru a gestiona sarcini dinamice grele și cupluri de pornire ridicate, eliminând complet vibrațiile și asigurând o aliniere perfectă pe termen lung.
- Eficiență – Economii Maxime la Sarcină Grea: Pentru utilaje grele, acest lucru se traduce prin economii substanțiale la costurile de operare și o amortizare rapidă a investiției.
- Anduranță Mecanică Supradimensionată (Gabarit 90): Construcția industrială, cu un ax masiv de 24 mm și rulmenți mai mari, este proiectată pentru a rezista la cele mai dure condiții de lucru, inclusiv șocuri mecanice, praf și funcționare continuă la sarcină maximă, oferind o fiabilitate excepțională.
Proiectare pentru Putere Maximă și Fiabilitate
- Șasiu Industrial Ranforsat: Carcasa masivă din aliaj de aluminiu, specifică gabaritului 90, asigură o rigiditate superioară și o răcire optimă pentru un motor de clasă IE3.
- Nucleul Energetic: Înfășurarea din cupru pur și designul avansat al rotorului sunt optimizate pentru a minimiza pierderile, fiind protejate de izolația Clasa F (155 °C).
- Sistem de Rotație de Înaltă Anduranță: Lagărele de precizie (ex: 6205-2RS-C3) sunt dimensionate pentru a suporta cuplul ridicat și a asigura o durată de viață extinsă în aplicații industriale grele.
Performanță și Standarde
- Design Electric: Configurația cu 4 poli este optimizată pentru a livra cuplul maxim posibil la 1400 rpm pentru acest gabarit.
- Standardizare IEC: Gabaritul 90, axul de 24 mm și prinderea B5 sunt conforme cu normele internaționale (IEC 60072), asigurând compatibilitate deplină.
Specificații Tehnice Complete Motor electric trifazat 2.2kw 1400rpm 90 B5
Date electrice |
|
|---|---|
| Putere nominală motor | 2,2 kW (2200W) |
| Turație nominală motor | 1410 rpm 50Hz 1695 rpm 60Hz |
| Turație sincronă motor | 1500 rpm (4 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 230 VΔ/50Hz 400 VY/50Hz 265 VΔ/60Hz 460 VY/60Hz |
| Cuplu nominal motor | 14,91 Nm (Mn) |
| Curent nominal motor | 9,34 A (VΔ/50Hz) 5,37 A (VY/50Hz) |
| Curent pornire motor | 7 xIn |
| Cuplu pornire motor | 2,2 xMn |
| Cuplu maxim motor | 2,4 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 78,9% – 100% sarcină (50Hz) 79,4% – 75% sarcină (50Hz) 77% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,75 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 90 B5 (Flansa Mare) *Optional B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 18,3 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1-S3+ |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 1-M20x1,5 |
| Standarde | IEC/DIN/ISO/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Rezistențe anticondens | n/a |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 70 dB(A) LwA 80 dB(A) |
| Moment de inerție | 0,004 Kgm² |
| Tip rulmenți | C&U |
| Rulment parte antrenare DE | 6205-2RS-C3 |
| Rulment parte neantrenare NDE | 6205-2RS-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | viață / viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

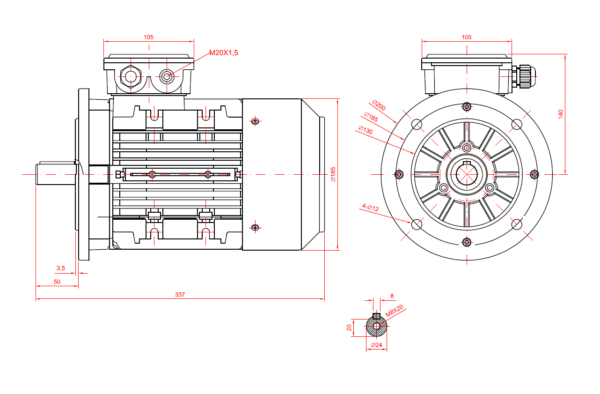

Detalii de Montaj și Instalare
- Gabarit 90: Valoarea standard IEC care definește un motor mai mare, mai greu și mai robust.
- Prindere B5: Standardul pentru montaj pe flanșă mare, utilizând găuri de trecere pentru cea mai rigidă fixare posibilă pe fața utilajului.
Recomandări de Instalare
- Aliniere: Asigurați o concentricitate perfectă la montaj pentru a beneficia de rigiditatea sistemului și a proteja rulmenții.
- Ventilație: Păstrați spațiul din spatele motorului liber pentru a permite o răcire optimă.
- Întreținere: Motorul este proiectat pentru întreținere redusă.
Control și Sisteme Complementare
- Control Avansat: Compatibilitatea cu convertizoare de frecvență (invertoare/VFD) sau sisteme de pornire soft-start este recomandată pentru a gestiona pornirea și a beneficia la maximum de eficiența IE3.
- Completați Sistemul: Pentru o soluție de acționare completă, recomandăm:
- Reductoare Industriale cu Intrare B5: Dimensionate pentru a gestiona puterea de 3 CP și cuplul de intrare.
- Cuplaje de Înaltă Anduranță: Esențiale pentru a proteja axul masiv de 24 mm în aplicații de mare putere.
- Convertizoare de Frecvență: Un model de 2.2 kW este obligatoriu pentru control precis și protecție avansată.
