Motor electric trifazat 0.55kw 1400rpm 71 B3
Produsul anterior
Motor electric trifazat 0.37kw 1400rpm 71 B14
400,00 lei TVA inclus (bucata)
Următorul produs
Motor electric trifazat 0.55kw 1400rpm 71 B5
430,00 lei TVA inclus (bucata)
400,00 lei TVA inclus (bucata)
- Putere: 0,55kw
- Turatie: 1400rpm
- Gabarit: 71
- Diametru ax: 14mm
- Fixare: Talpa
- Prindere: B3
- Diametru Flansa:
- Carcasa din: Aluminiu
- Bobinaj: Cupru
- Uz industrial
Informații suplimentare
Comenzi pentru produsele din stoc:
Comenzile primite până la ora 15:00: vor fi expediate în aceeași zi.
Comenzile primite după ora 15:00: vor fi expediate în ziua următoare.
Informații suplimentare livrare:
Termenul de livrare poate varia în funcție de locația de livrare (standard: 1-3 zile de la comandă).
Costurile de livrare vor fi calculate la finalizarea comenzii.
Comenzile primite până la ora 15:00: vor fi expediate în aceeași zi.
Comenzile primite după ora 15:00: vor fi expediate în ziua următoare.
Informații suplimentare livrare:
Termenul de livrare poate varia în funcție de locația de livrare (standard: 1-3 zile de la comandă).
Costurile de livrare vor fi calculate la finalizarea comenzii.
| Greutate | 7,5 kg |
|---|---|
| Putere | 0,55kw |
| Fisa Tehnica PDF | click aici: https://emotoare.ro/dimensiuni/Specificatii-tehnice-motor-electric-trifazat-1400rpm.pdf |
| Turatie | 1400rpm |
| Gabarit IEC | 71 |
| Diametru Ax | 14mm |
| Prindere | B3 |
| Material carcasa | Aluminiu |
Descriere

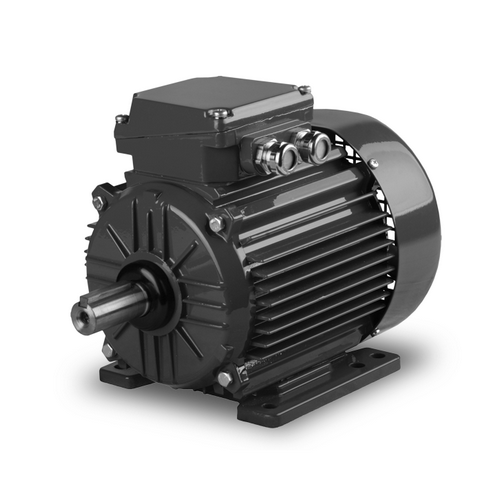

Motor Electric Trifazat 0.55kW, 1400rpm | Gabarit 71, Prindere B3
Reprezentând soluția de forță pentru utilaje staționare, acest motor electric trifazat 0.55kw 1400rpm 71 B3 (0.75 CP) este proiectat pentru a livra performanță maximă în cele mai solicitante aplicații. Turația sa de 1400 rpm (4 poli) antrenează sarcini grele, iar montajul pe talpă (B3) asigură o ancorare solidă, esențială pentru a gestiona cuplul superior în transmisii prin curele. Echipat cu un ax robust de 14 mm și un bobinaj din cupru, acest motor este construit pentru a funcționa la capacitate maximă, garantând eficiență și fiabilitate IP55.
Avantaje Cheie pentru Aplicații Industriale Solicitante
Acest model este alegerea fără compromisuri, oferind puterea maximă posibilă pe cea mai stabilă platformă de montaj.
- Forță Maximă pe o Fundație de Neclintit (B3): Combinația dintre puterea de 0.75 CP și stabilitatea superioară a prinderii pe talpă face acest motor ideal pentru sarcini cu vibrații sau șocuri. Fundația solidă anulează forțele dinamice, asigurând o funcționare precisă și o durată de viață extinsă a întregului ansamblu.
- Upgrade Esențial pentru Sarcini Grele: Este upgrade-ul definitiv pentru utilajele de atelier. Permite acționarea compresoarelor cu piston de capacitate medie, a polizoarelor industriale care prelucrează metale dure sau a fierăstraielor cu bandă, fără riscul de a se bloca în sarcină.
- Ax Robust pentru Anduranță: Axul ranforsat de 14 mm este proiectat să reziste la cele mai intense sarcini radiale, generate de curelele puternic tensionate, protejând rulmenții și asigurând o transmisie de putere fiabilă.
- Construit pentru Medii Solicitante: Protejat IP55 împotriva prafului și umidității, acest motor este un adevărat „cal de bătaie”, cu zero necesități de întreținere.
Arhitectură Constructivă și Fiabilitate
- Șasiul Motorului: Carcasa din aliaj de aluminiu este proiectată pentru a disipa eficient căldura generată de cea mai mare putere din acest gabarit.
- Nucleul Electric: Înfășurarea din cupru pur maximizează randamentul și este protejată de un sistem de izolație Clasa F (155 °C).
- Sistem de Rotație: Lagărele de precizie sunt dimensionate pentru a suporta sarcinile dinamice asociate cu cel mai mare cuplu din gamă.
Performanță și Standarde
- Design Electric: Configurația cu 4 poli este optimizată pentru a livra cuplul maxim posibil la 1400 rpm pentru acest gabarit.
- Standardizare IEC: Gabaritul 71, axul de 14 mm și prinderea B3 sunt conforme cu normele internaționale (IEC 60072), asigurând compatibilitate deplină.
Specificații Tehnice Complete motor electric trifazat 0.55kw 1400rpm 71 B3
Date electrice |
|
|---|---|
| Putere nominală motor | 0,55 kW (550W) |
| Turație nominală motor | 1390 rpm 50Hz 1670 rpm 60Hz |
| Turație sincronă motor | 1500 rpm (4 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 230 VΔ/50Hz 400 VY/50Hz 265 VΔ/60Hz 460 VY/60Hz |
| Cuplu nominal motor | 3,78 Nm (Mn) |
| Curent nominal motor | 2,67 A (VΔ/50Hz) 1,54 A (VY/50Hz) |
| Curent pornire motor | 6 xIn |
| Cuplu pornire motor | 2,2 xMn |
| Cuplu maxim motor | 2,4 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 71,9% – 100% sarcină (50Hz) 71,6% – 75% sarcină (50Hz) 66,8% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,72 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 71 B3 (Talpa) *Optional B35 (Talpa + Flansa Mare) sau B34 (Talpa + Flansa Mica) |
| Greutate / Material carcasă | 7,3 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1-S3+ |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 1-M20x1,5 |
| Standarde | IEC/DIN/ISO/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Rezistențe anticondens | n/a |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 67 dB(A) LwA 76 dB(A) |
| Moment de inerție | 0,00092 Kgm² |
| Tip rulmenți | C&U |
| Rulment parte antrenare DE | 6202-2RS-C3 |
| Rulment parte neantrenare NDE | 6202-2RS-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | viață / viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

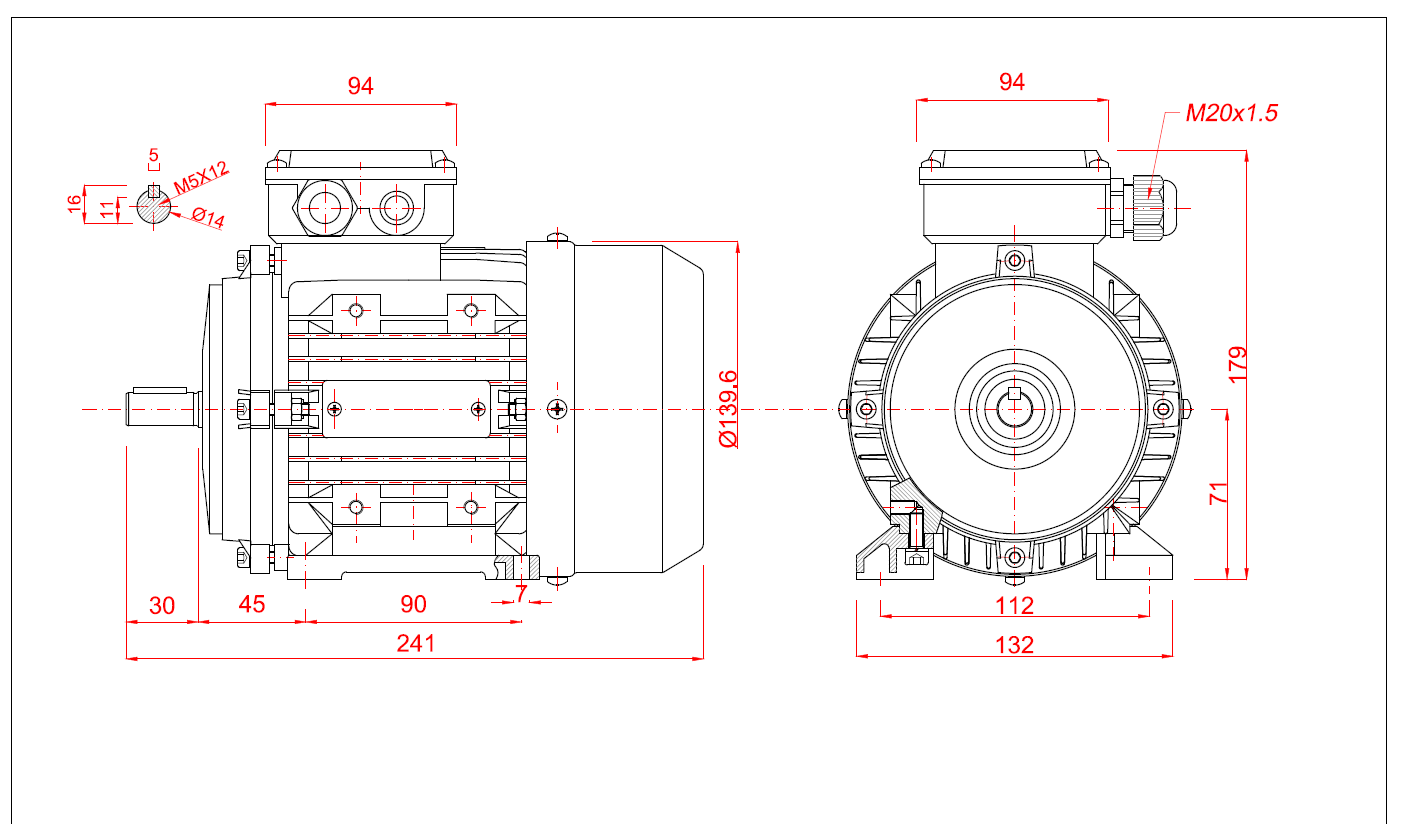

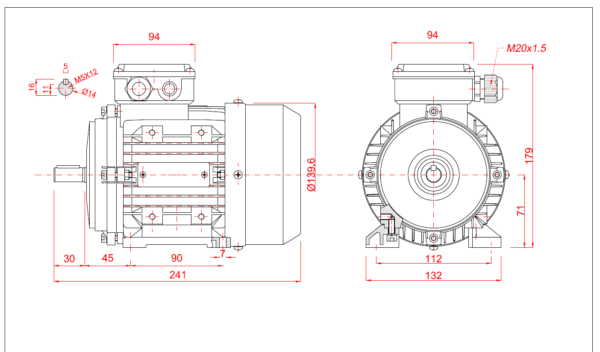

Dimensiuni |
|
| Dimensiune ax (diametru x lungime) | Ø14 x 30 mm |
| Lungime totală (L) | 255 mm |
| Distanță găuri talpă (A x B) | A 90 mm, B 112 mm |
| Distanță umăr ax – gaură talpă (C) | 45 mm |
| Înălțime ax (H) | 71 mm |
| Înălțime totală cu cutie borne | 179 mm |
| Lățime talpă | 132 mm |
| Intrare cablu cutie borne | M20x1,5 |
Detalii de Montaj și Instalare
- Gabarit 71: Valoarea standard IEC care asigură interschimbabilitate dimensională.
- Prindere B3: Standardul universal pentru fixare pe talpă, oferind cea mai bună stabilitate structurală pentru transmisiile prin curea.
Recomandări de Instalare
- Alinierea Transmisiei: Asigurați o aliniere precisă a fuliilor pentru a maximiza durata de viață a curelelor și a rulmenților.
- Ventilație: Păstrați spațiul din spatele motorului liber pentru a permite o răcire optimă.
- Întreținere: Motorul este proiectat pentru a funcționa fără întreținere.
Control și Sisteme Complementare
- Control Avansat: Compatibilitatea cu convertizoare de frecvență (invertoare/VFD) permite controlul precis al vitezei și porniri line, protejând sistemul mecanic.
- Completați Sistemul: Pentru o soluție de acționare completă, recomandăm:
- Fulii și Curele de Înaltă Rezistență: Dimensionate pentru puterea de 0.75 CP.
- Cuplaje Elastice Robuste: Pentru cazurile de cuplare directă la pompe sau reductoare cu talpă.
- Convertizoare de Frecvență: Un model de 0.75 kW este esențial pentru controlul și protecția acestui motor.
