Motor electric trifazat 1.1kw 1400rpm 80 B5
Produsul anterior
Motor electric trifazat 1.1kw 1400rpm 80 B3
520,00 lei TVA inclus (bucata)
Următorul produs
Motor electric trifazat 1.1kw 1400rpm 80 B14
570,00 lei TVA inclus (bucata)
570,00 lei TVA inclus (bucata)
- Putere: 1,1kw;
- Turatie: 1400rpm;
- Gabarit: 80;
- Diametru ax: 19mm;
- Fixare: Flansa mare;
- Prindere: B5;
- Diametru Flansa: 200mm;
- Carcasa din: Aluminiu;
- Bobinaj: Cupru;
- Uz industrial
Informații suplimentare
Comenzi pentru produsele din stoc:
Comenzile primite până la ora 15:00: vor fi expediate în aceeași zi.
Comenzile primite după ora 15:00: vor fi expediate în ziua următoare.
Informații suplimentare livrare:
Termenul de livrare poate varia în funcție de locația de livrare (standard: 1-3 zile de la comandă).
Costurile de livrare vor fi calculate la finalizarea comenzii.
Comenzile primite până la ora 15:00: vor fi expediate în aceeași zi.
Comenzile primite după ora 15:00: vor fi expediate în ziua următoare.
Informații suplimentare livrare:
Termenul de livrare poate varia în funcție de locația de livrare (standard: 1-3 zile de la comandă).
Costurile de livrare vor fi calculate la finalizarea comenzii.
| Greutate | 12,5 kg |
|---|---|
| Putere | 1,1kw |
| Fisa Tehnica PDF | click aici: https://emotoare.ro/dimensiuni/Specificatii-tehnice-motor-electric-trifazat-1400rpm.pdf |
| Turatie | 1400rpm |
| Gabarit IEC | 80 |
| Diametru Ax | 19mm |
| Prindere | B5 |
| Material carcasa | Aluminiu |
| Diametru flansa | 200mm |
Descriere
Motor Electric Trifazat 1.1kW, 1400rpm | Gabarit 80, Prindere B5
Reprezentând vârful de gamă pentru acționările industriale integrate, acest motor electric trifazat 1.1kw 1400rpm 80 B5 (1.5 CP) este soluția fără compromisuri pentru utilaje de înaltă performanță. Trecerea la gabaritul industrial 80 introduce o construcție superioară, un ax masiv de 19 mm și o platformă de montaj B5 masivă (flanșă de 200 mm), creând o unitate monobloc de o fiabilitate și rigiditate excepționale.
Beneficii Cheie pentru Aplicații Industriale Fără Compromisuri
Acest model este alegerea profesională care combină puterea maximă, fiabilitatea excepțională și un randament energetic de vârf.
- Eficiență – Performanță de Vârf, Costuri Minime: Design avansat care reduce drastic pierderile de energie. Pentru utilaje grele cu funcționare continuă, acest lucru se traduce prin economii substanțiale la costurile de operare și o amortizare rapidă a investiției.
- Forță Maximă pe o Platformă Structurală de Neclintit: Combinația dintre puterea de 1.5 CP și rigiditatea flanșei masive B5 este esențială pentru a gestiona cupluri de pornire ridicate și sarcini dinamice grele, eliminând complet vibrațiile și asigurând o aliniere perfectă pe termen lung.
- Anduranță Mecanică Supradimensionată (Gabarit 80): Construcția industrială, cu un ax de 19 mm și rulmenți mai mari, este proiectată pentru a rezista la cele mai dure condiții de lucru, inclusiv șocuri mecanice, praf și funcționare continuă la sarcină maximă, oferind o fiabilitate excepțională.
Proiectare pentru Putere Maximă și Fiabilitate
- Șasiu Industrial Ranforsat: Carcasa masivă din aliaj de aluminiu, specifică gabaritului 80, asigură o rigiditate superioară și o răcire optimă pentru un motor de clasă IE3.
- Nucleul Energetic: Înfășurarea din cupru pur și designul avansat al rotorului sunt optimizate pentru a minimiza pierderile, fiind protejate de izolația Clasa F (155 °C).
- Sistem de Rotație de Înaltă Anduranță: Lagărele de precizie sunt dimensionate pentru a suporta cuplul ridicat și a asigura o durată de viață extinsă în aplicații industriale grele.
Performanță și Standarde
- Design Electric: Configurația cu 4 poli este optimizată pentru a livra cuplul maxim posibil la 1400 rpm pentru acest gabarit.
- Standardizare IEC: Gabaritul 80, axul de 19 mm și prinderea B5 sunt conforme cu normele internaționale (IEC 60072), asigurând compatibilitate deplină.
Specificații Tehnice Motor electric trifazat 1.1kw 1400rpm 80 B5
Date electrice |
|
|---|---|
| Putere nominală motor | 1,1 kW (1100W) |
| Turație nominală motor | 1390 rpm 50Hz 1670 rpm 60Hz |
| Turație sincronă motor | 1500 rpm (4 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 230 VΔ/50Hz 400 VY/50Hz 265 VΔ/60Hz 460 VY/60Hz |
| Cuplu nominal motor | 7,56 Nm (Mn) |
| Curent nominal motor | 4,69 A (VΔ/50Hz) 2,7 A (VY/50Hz) |
| Curent pornire motor | 6 xIn |
| Cuplu pornire motor | 2,2 xMn |
| Cuplu maxim motor | 2,4 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 74,6% – 100% sarcină (50Hz) 75,7% – 75% sarcină (50Hz) 73,3% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,79 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 80 B5 (Flansa Mare) *Optional B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 12,3 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1-S3+ |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 1-M20x1,5 |
| Standarde | IEC/DIN/ISO/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Rezistențe anticondens | n/a |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 70 dB(A) LwA 79 dB(A) |
| Moment de inerție | 0,00224 Kgm² |
| Tip rulmenți | C&U |
| Rulment parte antrenare DE | 6204-2RS-C3 |
| Rulment parte neantrenare NDE | 6204-2RS-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | viață / viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

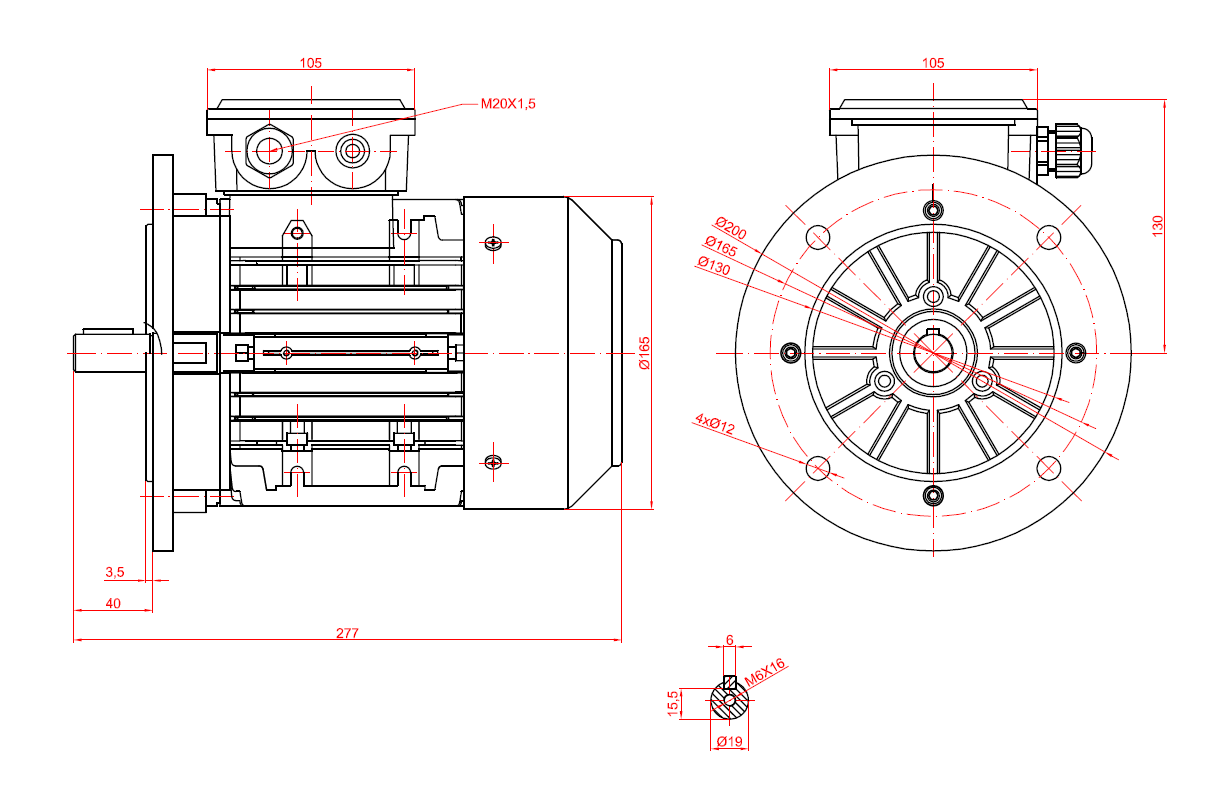

Detalii de Montaj și Instalare
- Gabarit 80: Valoarea standard IEC care definește un motor mai mare, mai greu și mai robust.
- Prindere B5: Standardul pentru montaj pe flanșă mare, utilizând găuri de trecere pentru cea mai rigidă fixare posibilă pe fața utilajului.
Recomandări de Instalare
- Aliniere: Asigurați o concentricitate perfectă la montaj pentru a beneficia de rigiditatea sistemului și a proteja rulmenții.
- Ventilație: Păstrați spațiul din spatele motorului liber pentru a permite o răcire optimă.
- Întreținere: Motorul este proiectat pentru a funcționa fără întreținere.
Control și Sisteme Complementare
- Control Avansat: Compatibilitatea cu convertizoare de frecvență (invertoare/VFD) este esențială pentru a beneficia la maximum de eficiența IE3, permițând porniri line și control precis al vitezei.
- Completați Sistemul: Pentru o soluție de acționare completă, recomandăm:
- Reductoare Industriale cu Intrare B5: Dimensionate pentru a gestiona puterea de 1.5 CP și cuplul de intrare.
- Cuplaje de Înaltă Anduranță: Esențiale pentru a proteja axul de 19 mm în aplicații de mare putere.
- Convertizoare de Frecvență: Un model de 1.1 kW sau 1.5 kW este obligatoriu pentru controlul și protecția avansată a acestui motor.
