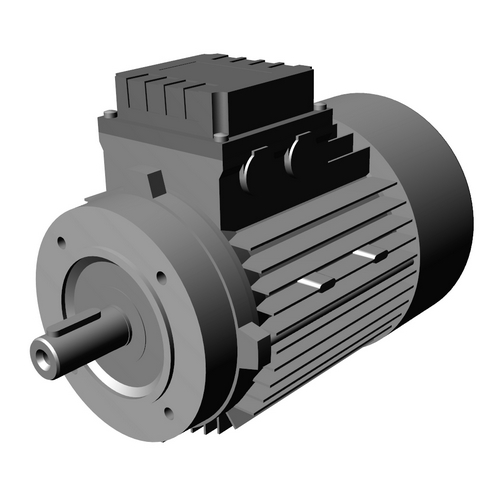

Motor Electric Trifazat 2.2kW, 1400rpm | Gabarit 100, Prindere B14

Reprezentând un nou standard de putere și anduranță mecanică, acest motor electric trifazat 2.2kw 1400rpm 100 B14 (3 CP) este proiectat pentru aplicații industriale grele unde fiabilitatea este esențială. Trecerea la gabaritul industrial 100 introduce o construcție superioară și un ax masiv de 28 mm, oferind o rezistență excepțională la șocuri și sarcini grele. Montajul pe flanșă mică (B14) permite o integrare compactă.

Beneficii Cheie pentru Aplicații Industriale Grele

Acest model este proiectat pentru a oferi fiabilitate pe termen lung în condiții extreme, combinând o construcție supradimensionată cu eficiență de vârf.

Construcție Industrială și Ax de 28 mm – O Nouă Clasă de Anduranță: Acesta este avantajul fundamental. Trecerea la un ax de 28 mm crește exponențial rezistența la torsiune și forfecare, făcând motorul ideal pentru aplicații cu porniri bruște, inversări de sens sau sarcini de șoc, unde un ax mai subțire ar fi un punct vulnerabil.
Putere Industrială de 3 CP pentru Sarcini Grele: Cu o putere de 2.2 kW, acest motor poate acționa o gamă largă de utilaje industriale, de la benzi transportoare puternic încărcate la pompe de înaltă presiune și mașini-unelte, oferind un cuplu puternic și constant.
Eficiență – Performanță Economică la Sarcină Grea: Pentru utilaje grele cu funcționare continuă, acest lucru se traduce prin economii substanțiale la costurile de operare și o amortizare rapidă a investiției.
Integrare Compactă pentru Putere Industrială (B14): Chiar și cu o construcție industrială, montajul pe flanșă mică permite crearea unor ansambluri motor-reductor puternice și scurte, combinând robustețea cu eficiența spațiului.

Proiectare pentru Anduranță Maximă

Șasiu Industrial Ranforsat: Carcasa masivă din aliaj de aluminiu, specifică gabaritului 100, asigură o rigiditate superioară și o răcire optimă.
Nucleul Energetic: Înfășurarea din cupru pur și designul avansat al rotorului sunt optimizate pentru a minimiza pierderile, fiind protejate de izolația Clasa F (155 °C).
Sistem de Rotație de Înaltă Anduranță: Lagărele de precizie (ex: 6206-2RS-C3), mai mari și mai robuste, sunt proiectate să suporte sarcini radiale și axiale superioare pe termen lung.

Performanță și Standarde

Design Electric: Configurația cu 4 poli este optimizată pentru a livra un cuplu puternic și constant la 1400 rpm.
Standardizare IEC: Gabaritul 100, axul de 28 mm și prinderea B14 sunt conforme cu normele internaționale (IEC 60072), asigurând compatibilitate deplină.

Specificații Tehnice Motor electric trifazat 2.2kw 1400rpm 100 B14

Date electrice
Putere nominală motor	2,2 kW (2200W)
Turație nominală motor	1420 rpm 50Hz 1705 rpm 60Hz
Turație sincronă motor	1500 rpm (4 poli)
Frecvență nominală motor	50 Hz
Tensiune nominală motor (±10%)	230 VΔ/50Hz 400 VY/50Hz 265 VΔ/60Hz 460 VY/60Hz
Cuplu nominal motor	14,8 Nm (Mn)
Curent nominal motor	8,32 A (VΔ/50Hz) 4,78 A (VY/50Hz)
Curent pornire motor	7 xIn
Cuplu pornire motor	2,2 xMn
Cuplu maxim motor	2,3 xMn
Pornire	D.O.L.
Clasă eficiență	IE2-IE4+ in functie de producator
Randament	82% – 100% sarcină (50Hz) 83,3% – 75% sarcină (50Hz) 82,3% – 50% sarcină (50Hz)
Factor de putere cosφ	0,81 – 100% sarcină
Date generale
Mărime carcasă / Montaj	IEC/PAM 100 B14 (Flansa Mica) *Optional B34 (Talpa + Flansa Mica)
Greutate / Material carcasă	21 kg / Aluminiu
Grad protecție / Metodă răcire	IP55 / IC411 *Optional clasa mai mare pana la IP67
Tropicalizare	Da
Clasă vibrații / Serviciu	A / S1-S3+
Direcție rotație	Bidirecțional
Intrare cablu	2-M20x1,5
Standarde	IEC/DIN/ISO/EN
Executat după standard	IEC 60034-1
Picioare detașabile	Da
Vopsire	7030 – C2 standard
Protecții termice	PTC 120°C
Clasă izolație / Creștere temperatură	F *Optional clasa mai mare
Rezistențe anticondens	n/a
Condiții amplasare
Temperatură ambientală	-20°C până la +40°C *Optional pana la 150°C
Altitudine față de nivelul mării	1000 m
Date mecanice
Nivel zgomot	LpA 70 dB(A) LwA 80 dB(A)
Moment de inerție	0,00598 Kgm²
Tip rulmenți	C&U
Rulment parte antrenare DE	6206-2RS-C3
Rulment parte neantrenare NDE	6206-2RS-C3
Durată medie viață rulmenți	40000 h
Interval relubrifiere L1 DE / NDE	viață / viață
Inel compensare	NDE SIDE – standard
Lubrifianți rulmenți	Vezi manualul de instalare si mentenanta

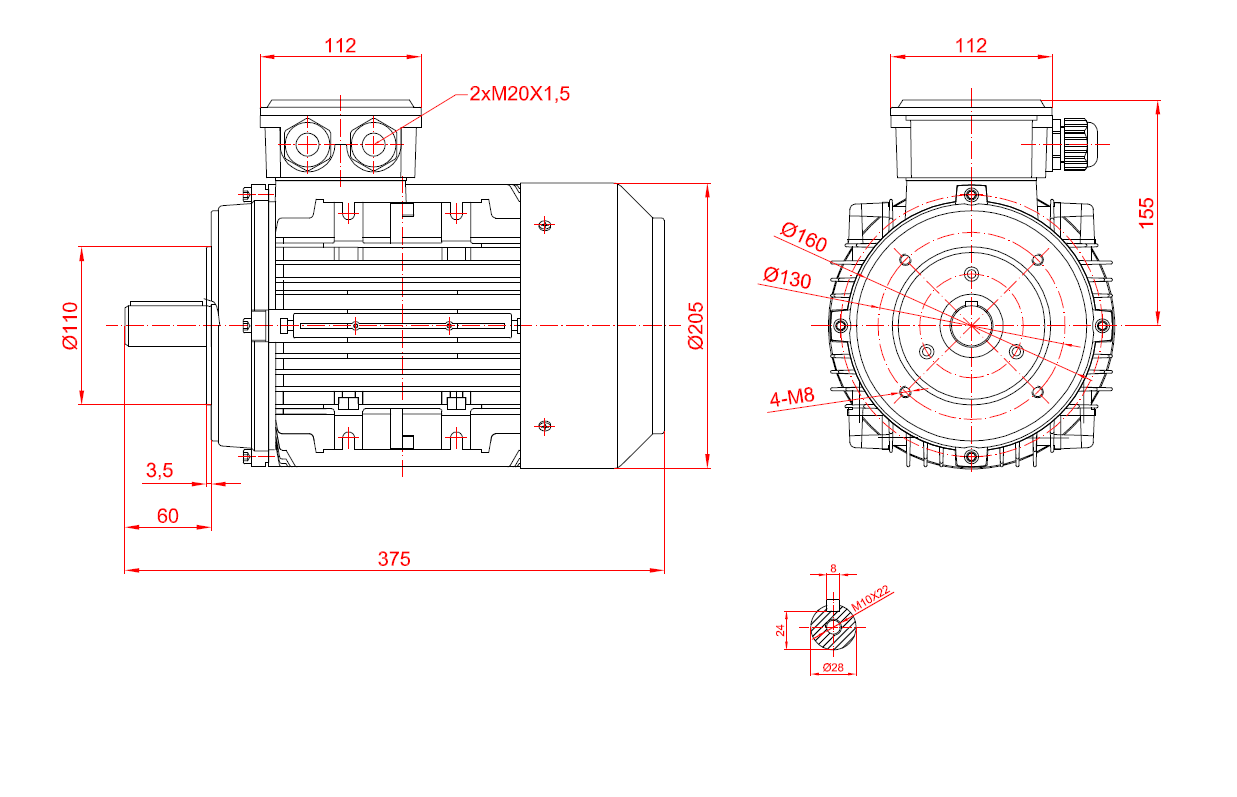

Detalii de Montaj și Instalare

Gabarit 100: Valoarea standard IEC care definește un motor de clasă industrială, mai mare și mai robust.
Prindere B14: Montaj pe flanșă mică cu găuri filetate, ideal pentru o conexiune directă, rigidă și compactă.

Recomandări de Instalare

Aliniere: Asigurați o concentricitate perfectă între axul motorului și utilaj pentru a beneficia de robustețea sistemului.
Ventilație: Păstrați spațiul din spatele motorului liber pentru a permite o răcire optimă.
Întreținere: Motorul este proiectat pentru a funcționa fără întreținere.

Control și Sisteme Complementare

Control Avansat: Compatibilitatea cu convertizoare de frecvență (invertoare/VFD) este esențială pentru a beneficia la maximum de eficiența, permițând porniri line și control precis al vitezei.
Completați Sistemul: Pentru o soluție de acționare completă, recomandăm:
- Reductoare Industriale cu Intrare B14: Dimensionate pentru gabaritul 100 și axul de 28 mm.
- Cuplaje de Înaltă Anduranță: Proiectate pentru a se potrivi cu axul de 28 mm și a gestiona cuplul superior.
- Convertizoare de Frecvență: Un model de 2.2 kW este obligatoriu pentru controlul și protecția avansată a acestui motor.

Motor electric trifazat 2.2kw 1400rpm 100 B14

Greutate	21 kg
Putere	2,2kw
Fisa Tehnica PDF	click aici: https://emotoare.ro/dimensiuni/Specificatii-tehnice-motor-electric-trifazat-1400rpm.pdf
Turatie	1400rpm
Gabarit IEC	100
Diametru Ax	28mm
Prindere	B14
Material carcasa	Aluminiu
Diametru flansa	160mm

Motor electric trifazat 2.2kw 1400rpm 100 B14
