Motor electric trifazat 0.25kw 1400rpm 71 B5
Produsul anterior
Motor electric trifazat 0.25kw 1400rpm 71 B3
350,00 lei TVA inclus (bucata)
Următorul produs
Motor electric trifazat 0.25kw 1400rpm 71 B14
380,00 lei TVA inclus (bucata)
380,00 lei TVA inclus (bucata)
- Putere: 0,25kw
- Turatie: 1400rpm
- Gabarit: 71
- Diametru ax: 14mm
- Fixare: Flansa mare
- Prindere: B5
- Diametru Flansa: 160mm
- Carcasa din: Aluminiu
- Bobinaj: Cupru
- Uz industrial
Informații suplimentare
Comenzi pentru produsele din stoc:
Comenzile primite până la ora 15:00: vor fi expediate în aceeași zi.
Comenzile primite după ora 15:00: vor fi expediate în ziua următoare.
Informații suplimentare livrare:
Termenul de livrare poate varia în funcție de locația de livrare (standard: 1-3 zile de la comandă).
Costurile de livrare vor fi calculate la finalizarea comenzii.
Comenzile primite până la ora 15:00: vor fi expediate în aceeași zi.
Comenzile primite după ora 15:00: vor fi expediate în ziua următoare.
Informații suplimentare livrare:
Termenul de livrare poate varia în funcție de locația de livrare (standard: 1-3 zile de la comandă).
Costurile de livrare vor fi calculate la finalizarea comenzii.
| Greutate | 5,5 kg |
|---|---|
| Putere | 0,25kw |
| Fisa Tehnica PDF | click aici: https://emotoare.ro/dimensiuni/Specificatii-tehnice-motor-electric-trifazat-1400rpm.pdf |
| Turatie | 1400rpm |
| Gabarit IEC | 71 |
| Diametru Ax | 14mm |
| Prindere | B5 |
| Material carcasa | Aluminiu |
| Diametru flansa | 160mm |
Descriere
Motor electric trifazat 0.25kw 1400rpm 71 B5, Prindere cu flansa mare
Proiectat pentru o fuziune perfectă între motor și utilaj, acest motor electric trifazat 0.25kw 1400rpm 71 B5 (0.33 CP) este soluția de bază pentru crearea de ansambluri monobloc de înaltă precizie. Trecerea la gabaritul 71 introduce un ax ranforsat de 14 mm, iar prinderea pe flanșă mare (B5), cu un diametru de 160 mm, asigură o conexiune structurală rigidă, eliminând orice joc mecanic. Turația sa de 1400 rpm (4 poli) livrează un cuplu constant, ideal pentru pompe și reductoare. Realizat cu bobinaj din cupru, acest motor garantează eficiență și fiabilitate, fiind protejat IP55.
Avantaje Motor electric trifazat 0.25kw 1400rpm 71 B5
Acest model de motor electric trifazat 0.25kw 1400rpm 71 B5 este alegerea standard pentru inginerii și tehnicienii care nu fac compromisuri în privința alinierii și rigidității.
- Conexiune Structurală B5: Flanșa masivă de 160 mm nu este doar un sistem de prindere, ci o interfață structurală. Aceasta permite motorului să devină o extensie a utilajului, garantând o concentricitate perfectă, esențială pentru a preveni uzura prematură a etanșărilor și a rulmenților.
- Ax de 14 mm pentru Transfer de Cuplu Direct: Puterea de 0.25 kW este transmisă printr-un ax robust de 14 mm, dimensionat special pentru a face față solicitărilor de torsiune din acționările directe, fără riscul de oboseală mecanică.
- Standardul pentru Pompe Industriale și Reductoare: Designul său este optimizat pentru motorizarea directă a pompelor centrifuge și pentru asamblarea cu reductoare de cuplu mediu, unde alinierea precisă este critică pentru performanță și longevitate.
- Eficiență și Fiabilitate: Asigură un consum energetic redus, în timp ce protecția IP55 garantează o funcționare fiabilă, cu zero întreținere.
Motor trifazic 0.25kw 1400rpm 71 B5 cu flansa mare: Arhitectură Constructivă și Fiabilitate
- Corpul Motorului: Carcasa din aliaj de aluminiu asigură o greutate redusă și o disipare termică excelentă.
- Sistemul Electric: Înfășurarea din cupru pur maximizează randamentul și este protejată de un sistem de izolație Clasa F (155 °C).
- Sistemul de Rotație: Lagărele de precizie sunt sigilate pe viață, garantând o funcționare lină și silențioasă.
- Design Electric: Configurația cu 4 poli este optimizată pentru a livra un cuplu puternic la 1400 rpm, ideal pentru sarcini constante.
- Standardizare IEC: Gabaritul 71, axul de 14 mm și prinderea B5 sunt conforme cu normele internaționale (IEC 60072), asigurând compatibilitate deplină.
Specificații Tehnice Motor trifazat 0.25kw 1400rpm 71 B5
Date electrice |
|
|---|---|
| Putere nominală motor | 0,25 kW (250W) |
| Turație nominală motor | 1395 rpm 50Hz 1675 rpm 60Hz |
| Turație sincronă motor | 1500 rpm (4 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 230 VΔ/50Hz 400 VY/50Hz 265 VΔ/60Hz 460 VY/60Hz |
| Cuplu nominal motor | 1,71 Nm (Mn) |
| Curent nominal motor | 1,32 A (VΔ/50Hz) 0,76 A (VY/50Hz) |
| Curent pornire motor | 6 xIn |
| Cuplu pornire motor | 2,2 xMn |
| Cuplu maxim motor | 2,4 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 65,1% – 100% sarcină (50Hz) 63,1% – 75% sarcină (50Hz) 55,8% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,73 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 71 B5 (Flansa Mare) *Optional B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 5,4 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1-S3+ |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 1-M20x1,5 |
| Standarde | IEC/DIN/ISO/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Rezistențe anticondens | n/a |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 67 dB(A) LwA 76 dB(A) |
| Moment de inerție | 0,00056 Kgm² |
| Tip rulmenți | C&U |
| Rulment parte antrenare DE | 6202-2RS-C3 |
| Rulment parte neantrenare NDE | 6202-2RS-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | viață / viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

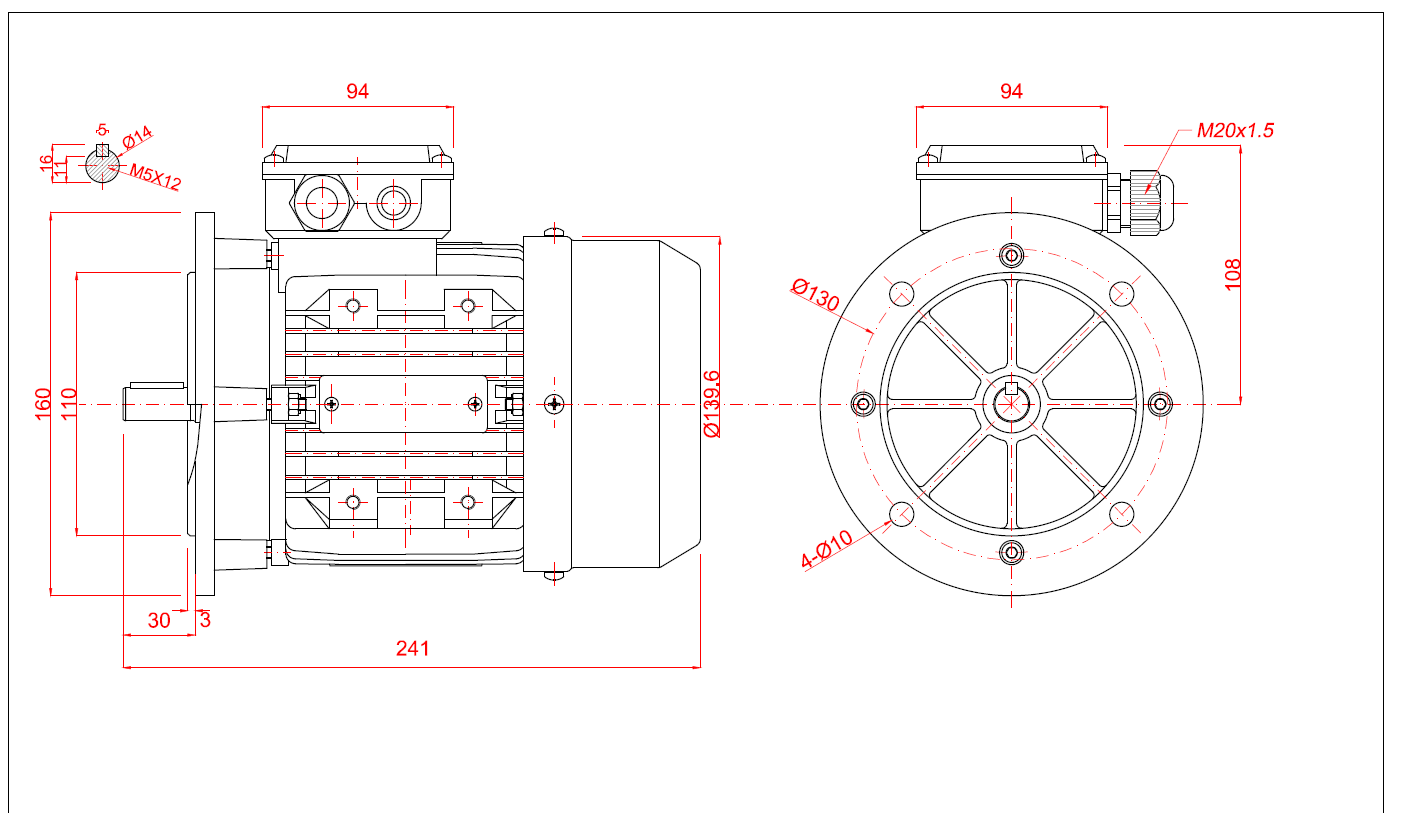

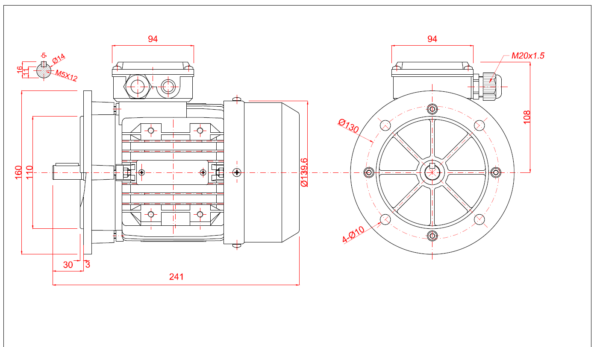

Motor electric trifazat 0.25kw 1400rpm 71 B5: Detalii de Montaj și Instalare
- Gabarit 71: Valoarea standard IEC care asigură interschimbabilitate dimensională.
- Prindere B5: Standardul pentru montaj pe flanșă mare, utilizând găuri de trecere pentru cea mai rigidă fixare posibilă pe fața utilajului.
- Aliniere: Asigurați o concentricitate perfectă la montaj pentru a beneficia de rigiditatea sistemului și a proteja rulmenții.
- Ventilație: Păstrați spațiul din spatele motorului liber pentru a permite o răcire optimă.
- Întreținere: Motorul este proiectat pentru a funcționa fără întreținere.
Motor electric trifazat 0.25kw 1400rpm 71 B5: Control și Sisteme Complementare
- Control Avansat: Compatibilitatea cu convertizoare de frecvență (invertoare/VFD) permite controlul precis al vitezei și porniri line, protejând sistemul mecanic.
- Completați Sistemul: Pentru o soluție de acționare completă, recomandăm:
- Reductoare cu Intrare B5: Pentru a multiplica cuplul și a crea ansambluri motor-reductor robuste.
- Cuplaje de Precizie: Pentru a proteja axul de 14 mm și a asigura o transmisie lină a puterii.
- Convertizoare de Frecvență: Un model de 0.4 kW este ideal pentru controlul și protecția acestui motor.
