Motor electric trifazat 0.12kw 1400rpm 63 B5
Produsul anterior
Motor electric trifazat 0.12kw 1400rpm 63 B3
300,00 lei TVA inclus (bucata)
Următorul produs
Motor electric trifazat 0.12kw 1400rpm 63 B14
325,00 lei TVA inclus (bucata)
325,00 lei TVA inclus (BUC)
- Putere: 0,12kw
- Turatie: 1400rpm
- Gabarit: 63
- Diametru ax: 11mm
- Fixare: Flansa mare
- Prindere: B5
- Diametru Flansa: 140mm
- Carcasa din: Aluminiu
- Bobinaj: Cupru
- Uz industrial
Informații suplimentare
Comenzi pentru produsele din stoc:
Comenzile primite până la ora 15:00: vor fi expediate în aceeași zi.
Comenzile primite după ora 15:00: vor fi expediate în ziua următoare.
Informații suplimentare livrare:
Termenul de livrare poate varia în funcție de locația de livrare (standard: 1-3 zile de la comandă).
Costurile de livrare vor fi calculate la finalizarea comenzii.
Comenzile primite până la ora 15:00: vor fi expediate în aceeași zi.
Comenzile primite după ora 15:00: vor fi expediate în ziua următoare.
Informații suplimentare livrare:
Termenul de livrare poate varia în funcție de locația de livrare (standard: 1-3 zile de la comandă).
Costurile de livrare vor fi calculate la finalizarea comenzii.
| Greutate | 4 kg |
|---|---|
| Putere | 0,12kw |
| Fisa Tehnica PDF | click aici: https://emotoare.ro/dimensiuni/Specificatii-tehnice-motor-electric-trifazat-1400rpm.pdf |
| Turatie | 1400rpm |
| Gabarit IEC | 63 |
| Diametru Ax | 11mm |
| Prindere | B5 |
| Material carcasa | Aluminiu |
| Diametru flansa | 140mm |
Descriere
Motor electric trifazat 0.12kw 1400rpm 63 B5, Prindere cu Flanșă Mare
Proiectat pentru a fuziona direct cu structura utilajului, acest motor electric trifazat 0.12kw 1400rpm 63 B5 este soluția definitivă pentru crearea de unități de acționare monobloc. Turația sa de 1400 rpm (4 poli) oferă o mișcare constantă pentru sarcini ușoare, în timp ce gabaritul compact 63 (ax 11 mm) menține dimensiuni reduse.
Elementul său definitoriu este prinderea pe flanșă mare (B5), cu un diametru de 140 mm, care asigură o suprafață de contact extinsă pentru o aliniere perfectă și o rigiditate mecanică excepțională. Realizat cu bobinaj din cupru pur și carcasă din aluminiu, acest motor garantează eficiență și fiabilitate, fiind protejat de standardul IP55.
Avantaje Motor electric trifazat 0.12kw 1400rpm 63 B5
Acest model de motor electric trifazat 0.12kw 1400rpm 63 B5 este esențial în aplicațiile unde motorul nu este doar o componentă adăugată, ci devine parte integrantă din mașină.
- Conexiune Structurală (B5): Flanșa mare (standard IEC: IM 3001) permite montarea directă pe carcasele pompelor, reductoarelor sau ventilatoarelor, eliminând necesitatea unor suporturi adiționale. Acest lucru garantează cea mai bună aliniere coaxială posibilă, reducând uzura și vibrațiile.
- Ideal pentru Pompe și Mixere: Designul B5 este standardul industrial pentru motorizarea pompelor centrifuge și a agitatoarelor de mici dimensiuni, unde transferul de putere trebuie să fie perfect aliniat și fără joc mecanic.
- Performanță Economică: Chiar și la o putere redusă, motorul respectă standardul de eficiență.
- Fiabilitate în Medii de Producție: Construcția etanșă IP55 protejează componentele interne de praf și umiditate, în timp ce rulmenții sigilați și izolația Clasa F asigură o funcționare îndelungată fără nicio intervenție de mentenanță.
Arhitectură Constructivă Motor trifazat 0.12kw 1400rpm 63 B5
- Corpul Motorului: Realizat din aliaj de aluminiu, șasiul este ușor, rezistent la coroziune și funcționează ca un radiator integrat, nervurile exterioare disipând eficient căldura.
- Inima Electrică: Înfășurarea din cupru pur asigură o conversie energetică superioară și pierderi minime, fiind protejată de un sistem de izolație Clasa F (155 °C).
- Sistem de Rotație: Motorul utilizează lagăre de precizie, sigilate pe viață, care garantează o operare fluidă și silențioasă, fără a necesita lubrifiere.
Performanță Motor electric trifazat 0.12kw 1400rpm 63 B5
- Design Electric: Configurația cu 4 poli este optimizată pentru a livra un cuplu constant la 1400 rpm, fiind ideală pentru sarcini predictibile.
- Standardizare IEC: Gabaritul 63 și specificațiile flanșei B5 sunt conforme cu normele internaționale (IEC 60072), asigurând interschimbabilitate deplină.
Specificații Tehnice Motor electric trifazat 0.12kw 1400rpm 63 B5
Date electrice |
|
|---|---|
| Putere nominală motor | 0,12 kW (120W) |
| Turație nominală motor | 1390 rpm 50Hz 1670 rpm 60Hz |
| Turație sincronă motor | 1500 rpm (4 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 230 VΔ/50Hz 400 VY/50Hz 265 VΔ/60Hz 460 VY/60Hz |
| Cuplu nominal motor | 0,82 Nm (Mn) |
| Curent nominal motor | 0,85 A (VΔ/50Hz) 0,49 A (VY/50Hz) |
| Curent pornire motor | 6 xIn |
| Cuplu pornire motor | 2,2 xMn |
| Cuplu maxim motor | 2,4 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE9 in functie de producator |
| Randament | 58,5% – 100% sarcină (50Hz) 54,3% – 75% sarcină (50Hz) 45,6% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,61 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 63 B5 (Flansa Mare) *Optional B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 3,9 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1-S3+ |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 1-M16x1,5 |
| Standarde | IEC/DIN/ISO/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Rezistențe anticondens | n/a |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 67 dB(A) LwA 76 dB(A) |
| Moment de inerție | 0,00027 Kgm² |
| Tip rulmenți | C&U |
| Rulment parte antrenare DE | 6201-2RS-C3 |
| Rulment parte neantrenare NDE | 6201-2RS-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | viață / viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

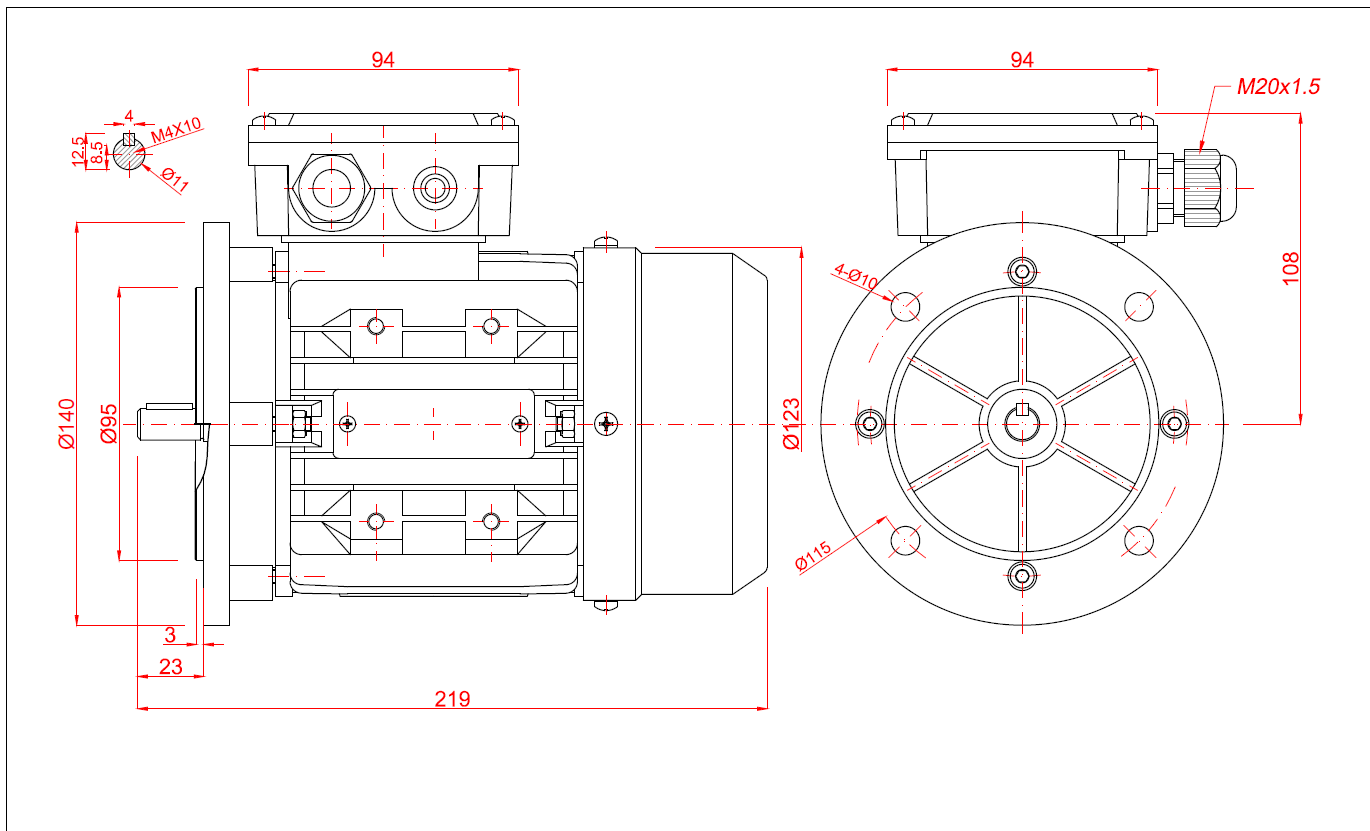

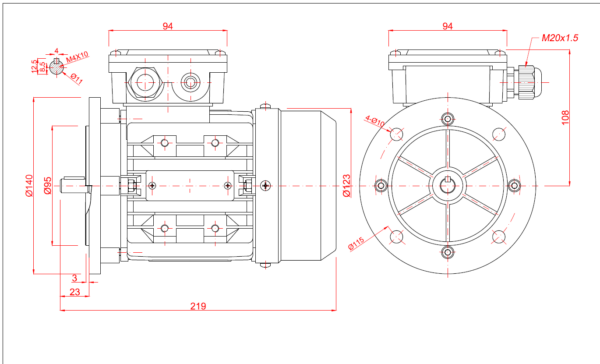

Motor electric trifazat 0.12kw 1400rpm 63 B5 Detalii de Montaj și Instalare
- Gabarit 63: Valoarea standard IEC care asigură compatibilitatea dimensională.
- Prindere B5: Standardul pentru montaj pe flanșă mare, utilizând găuri de trecere pentru o fixare extrem de rigidă pe fața utilajului.
Motor electric trifazat 0.12kw 1400rpm 63 B5 Recomandări de Instalare
- Aliniere: Verificați concentricitatea la montaj pentru a preveni uzura prematură a rulmenților.
- Ventilație: Asigurați un spațiu liber în spatele motorului pentru a permite o răcire eficientă în regim continuu.
- Întreținere: Motorul este proiectat pentru a funcționa fără întreținere. O curățare externă periodică este suficientă.
Control și Sisteme Complementare
- Control Avansat: Acest motor este pe deplin compatibil cu convertizoare de frecvență (invertoare/VFD), permițând controlul precis al vitezei, esențial în aplicații de pompare cu debit variabil.
- Completați Sistemul: Pentru o soluție completă, luați în considerare:
- Reductoare cu Intrare B5: Pentru a obține cuplu mărit și a forma un ansamblu motor-reductor compact.
- Cuplaje de Precizie: Pentru a proteja axul de 11 mm și a asigura o transmisie lină.
- Convertizoare de Frecvență: Pentru control total al procesului și protecție avansată a motor
