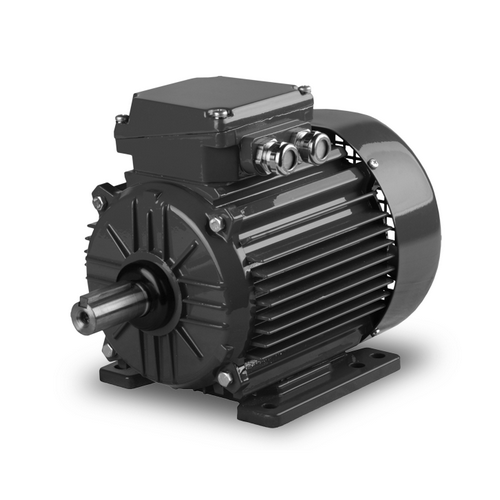

Motor Electric Trifazat 37kW, 1400rpm | Gabarit 225, Prindere B3

Proiectat pentru a fi fundația de putere a utilajelor industriale grele, acest motor electric trifazat 37kw 1400rpm 225 B3 (50 CP) este soluția definitivă pentru aplicații care cer putere masivă și anduranță excepțională. Trecerea la gabaritul industrial 225 introduce o construcție superioară cu o carcasă din fontă și un ax ultra-robust de 60 mm. Montajul pe talpă (B3) asigură o stabilitate absolută, capabilă să gestioneze un cuplu extrem.

Beneficii Cheie pentru Aplicații Industriale Grele

Acest model este proiectat pentru anduranță, putere brută și fiabilitate pe termen lung în medii de producție non-stop.

Construcție din Fontă pentru Anduranță Maximă: Carcasa din fontă este standardul industrial la această putere. Oferă o rigiditate structurală superioară, o excelentă amortizare a vibrațiilor și o rezistență sporită la impact și temperaturi ridicate, făcând motorul ideal pentru cele mai dure medii (ex: turnătorii, fabrici de ciment, industria minieră).
Ax Ultra-Robust de 60 mm – Proiectat pentru Sarcini Extreme: Axul masiv este proiectat să reziste la cele mai intense solicitări de torsiune și forfecare, fiind perfect pentru transmisii prin curele multiple, reductoare grele sau aplicații cu sarcini de șoc ridicate.
Forță Brută de 50 CP: Cu o putere de 37 kW, acest motor livrează un cuplu masiv, capabil să acționeze utilaje de mare anvergură, de la linii de producție grele la mașini-unelte de mari dimensiuni, fără compromisuri de performanță.

Proiectare pentru Putere Maximă și Fiabilitate

Șasiu Industrial din Fontă: Carcasa masivă din fontă, specifică acestui gabarit, asigură o rigiditate excepțională, o excelentă amortizare a vibrațiilor și o răcire optimă.
Nucleul Energetic: Înfășurarea din cupru și designul avansat al rotorului sunt optimizate pentru a minimiza pierderile, fiind protejate de izolația Clasa F (155 °C).
Sistem de Rotație de Înaltă Anduranță: Lagărele de precizie sunt dimensionate pentru a suporta sarcini radiale și axiale grele, asigurând o durată de viață extinsă.

Performanță și Standarde

Design Electric: Configurația cu 4 poli este optimizată pentru a livra un cuplu masiv și constant la 1400 rpm.
Standardizare IEC: Gabaritul 225, axul de 60 mm și prinderea B3 sunt conforme cu normele internaționale (IEC 60072), asigurând compatibilitate deplină.

Specificații Tehnice Motor electric trifazat 37kw 1400rpm 225 B3

Date electrice
Putere nominală motor	37 kW (37000W)
Turație nominală motor	1480 rpm 50Hz 1780 rpm 60Hz
Turație sincronă motor	1500 rpm (4 poli)
Frecvență nominală motor	50 Hz
Tensiune nominală motor (±10%)	400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz
Cuplu nominal motor	238,85 Nm (Mn)
Curent nominal motor	68,89 A (VΔ/50Hz) 39,94 A (VY/50Hz)
Curent pornire motor	8 xIn
Cuplu pornire motor	2,2 xMn
Cuplu maxim motor	2,6 xMn
Pornire	D.O.L.
Clasă eficiență	IE2-IE4+ in functie de producator
Randament	91,2% – 100% sarcină (50Hz)
Factor de putere cosφ	0,85 – 100% sarcină
Date generale
Mărime carcasă / Montaj	IEC/PAM 225 B3 (Talpa) *Optional B35 (Talpa + Flansa Mare)
Greutate / Material carcasă	305,2 kg / Fontă
Grad protecție / Metodă răcire	IP55 / IC411 *Optional clasa mai mare pana la IP67
Tropicalizare	Da
Clasă vibrații / Serviciu	A / S1
Direcție rotație	Bidirecțional
Intrare cablu	2-M50x1,5+1-M16x1,5
Standarde	IEC/DIN/ISO/EN
Executat după standard	IEC 60034-1
Picioare detașabile	Da
Vopsire	5002 – C2 standard
Protecții termice	PTC 120°C
Clasă izolație / Creștere temperatură	F *Optional clasa mai mare
Rezistențe anticondens	n/a
Condiții amplasare
Temperatură ambientală	-20°C până la +40°C *Optional pana la 150°C
Altitudine față de nivelul mării	1000 m
Date mecanice
Nivel zgomot	LpA 70 dB(A) LwA 80 dB(A)
Moment de inerție	0,50439 Kgm²
Tip rulmenți	C&U
Rulment parte antrenare DE	6313-C3
Rulment parte neantrenare NDE	6313-C3
Durată medie viață rulmenți	40000 h
Interval relubrifiere L1 DE / NDE	16500 h / 16500 h
Inel compensare	NDE SIDE – standard
Lubrifianți rulmenți	Vezi manualul de instalare si mentenanta

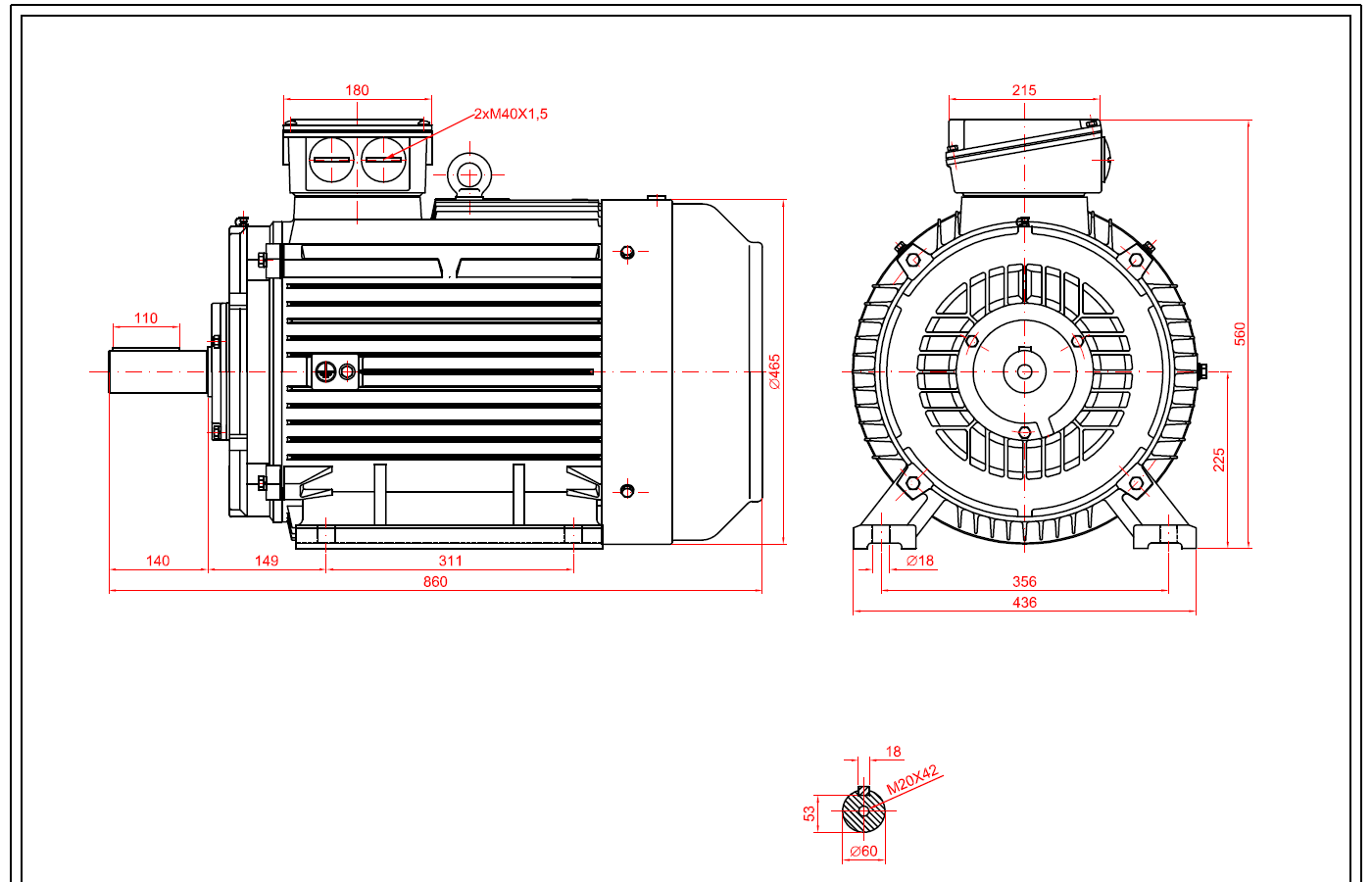

Dimensiuni
Dimensiune ax (diametru x lungime)	Ø60 x 140 mm
Lungime totală (L)	814 mm
Distanță găuri talpă (A x B)	A 356 mm, B 286 mm
Distanță umăr ax – gaură talpă (C)	149 mm
Înălțime ax (H)	225 mm
Înălțime totală cu cutie borne	560 mm
Lățime talpă	436 mm
Intrare cablu cutie borne	2-M50x1,5

Detalii de Montaj și Instalare

Gabarit 225: Valoarea standard IEC care definește un motor industrial greu, masiv și extrem de robust.
Prindere B3: Standardul universal pentru fixare pe talpă, oferind cea mai bună stabilitate structurală pentru sarcini grele.

Recomandări de Instalare

Alinierea Transmisiei: Asigurați o aliniere precisă a cuplajelor sau fuliilor pentru a maximiza durata de viață a sistemului.
Ventilație: Păstrați spațiul din spatele motorului liber pentru a permite o răcire optimă.
Întreținere: Motorul este proiectat pentru întreținere redusă; verificați periodic starea rulmenților conform manualului (necesită re-ungere periodică).

Control și Sisteme Complementare

Control Avansat: Utilizarea unui convertizor de frecvență (invertor/VFD) sau a unui sistem de pornire soft-start este esențială pentru a gestiona pornirea unui motor de această putere.
Completați Sistemul: Pentru o soluție de acționare completă, recomandăm:
- Cuplaje Industriale Grele: Dimensionate pentru puterea de 50 CP și axul de 60 mm.
- Convertizoare de Frecvență: Un model de 37 kW este obligatoriu pentru control precis și protecție avansată.
- Sisteme de Pornire Stea-Triunghi sau Soft-Startere: Alternative robuste pentru aplicațiile cu viteză fixă.

Motor electric trifazat 37kw 1400rpm 225 B3

Greutate	270 kg
Putere	37kw
Fisa Tehnica PDF	click aici: https://emotoare.ro/dimensiuni/Specificatii-tehnice-motor-electric-trifazat-1400rpm.pdf
Turatie	1400rpm
Gabarit IEC	225
Diametru Ax	60mm
Prindere	B3
Material carcasa	Fonta
