Motor Electric Trifazat 11kW, 1400rpm | Gabarit 160, Prindere B5

Proiectat pentru a fuziona cu utilajele industriale grele, acest motor electric trifazat 11kw 1400rpm 160 B5 (15 CP) este soluția fără compromisuri pentru cele mai solicitante aplicații. Trecerea la gabaritul industrial 160 introduce o construcție masivă, un ax supradimensionat de 42 mm și o platformă de montaj B5 masivă (flanșă de 350 mm), creând o unitate monobloc de o fiabilitate și rigiditate excepționale.

Beneficii Cheie pentru Aplicații Industriale Fără Compromisuri

Acest model este alegerea profesională care combină puterea maximă, fiabilitatea excepțională și un randament energetic de vârf.

Performanță Industrială Fără Compromisuri: Combinația dintre puterea de 15 CP, anduranța gabaritului 160 și rigiditatea flanșei masive B5 este esențială pentru a gestiona sarcini dinamice grele și cupluri de pornire ridicate, eliminând complet vibrațiile și asigurând o aliniere perfectă pe termen lung.
Eficiență – Economii Maxime la Sarcină Grea: Design avansat care reduce drastic pierderile de energie. Pentru utilaje grele cu funcționare continuă, acest lucru se traduce prin economii substanțiale la costurile de operare și o amortizare rapidă a investiției.
Anduranță Mecanică Supradimensionată (Gabarit 160): Construcția industrială, cu un ax masiv de 42 mm și rulmenți de mare sarcină, este proiectată pentru a rezista la cele mai dure condiții de lucru, inclusiv șocuri mecanice, praf și funcționare la sarcină maximă, oferind o fiabilitate excepțională.

Proiectare pentru Putere Maximă și Fiabilitate

Șasiu Industrial Masiv (Fontă): Carcasa robustă din fontă, specifică acestui gabarit, asigură o rigiditate excepțională, o excelentă amortizare a vibrațiilor și o răcire optimă.
Nucleul Energetic: Înfășurarea din cupru pur și designul avansat al rotorului sunt optimizate pentru a minimiza pierderile, fiind protejate de izolația Clasa F (155 °C).
Sistem de Rotație de Înaltă Anduranță: Lagărele de precizie sunt dimensionate pentru a suporta cuplul ridicat și a asigura o durată de viață extinsă în aplicații industriale grele.

Performanță și Standarde

Design Electric: Configurația cu 4 poli este optimizată pentru a livra un cuplu masiv și constant la 1400 rpm.
Standardizare IEC: Gabaritul 160, axul de 42 mm și prinderea B5 sunt conforme cu normele internaționale (IEC 60072), asigurând compatibilitate deplină.

Specificații Tehnice Motor electric trifazat 11kw 1400rpm 160 B5

Date electrice
Putere nominală motor	11 kW (11000W)
Turație nominală motor	1450 rpm 50Hz 1740 rpm 60Hz
Turație sincronă motor	1500 rpm (4 poli)
Frecvență nominală motor	50 Hz
Tensiune nominală motor (±10%)	400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz
Cuplu nominal motor	72,48 Nm (Mn)
Curent nominal motor	37,98 A (VΔ/50Hz) 21,84 A (VY/50Hz)
Curent pornire motor	7 xIn
Cuplu pornire motor	2,2 xMn
Cuplu maxim motor	2,2 xMn
Pornire	D.O.L.
Clasă eficiență	IE2-IE4+ in functie de producator
Randament	87,7% – 100% sarcină (50Hz) 89,6% – 75% sarcină (50Hz) 90,3% – 50% sarcină (50Hz)
Factor de putere cosφ	0,83 – 100% sarcină
Date generale
Mărime carcasă / Montaj	IEC/PAM 160 B5 (Flansa Mare) *Optional B35 (Talpa + Flansa Mare)
Greutate / Material carcasă	78 kg / Aluminiu
Grad protecție / Metodă răcire	IP55 / IC411 *Optional clasa mai mare pana la IP67
Tropicalizare	Da
Clasă vibrații / Serviciu	A / S1-S3+
Direcție rotație	Bidirecțional
Intrare cablu	2-M32x1,5+1-M16x1,5
Standarde	IEC/DIN/ISO/EN
Executat după standard	IEC 60034-1
Picioare detașabile	Da
Vopsire	7030 – C2 standard
Protecții termice	PTC 120°C
Clasă izolație / Creștere temperatură	F *Optional clasa mai mare
Rezistențe anticondens	n/a
Condiții amplasare
Temperatură ambientală	-20°C până la +40°C *Optional pana la 150°C
Altitudine față de nivelul mării	1000 m
Date mecanice
Nivel zgomot	LpA 67 dB(A) LwA 76 dB(A)
Moment de inerție	0,07737 Kgm²
Tip rulmenți	C&U
Rulment parte antrenare DE	6309-2RS-C3
Rulment parte neantrenare NDE	6209-2RS-C3
Durată medie viață rulmenți	40000 h
Interval relubrifiere L1 DE / NDE	viață / viață
Inel compensare	NDE SIDE – standard
Lubrifianți rulmenți	Vezi manualul de instalare si mentenanta

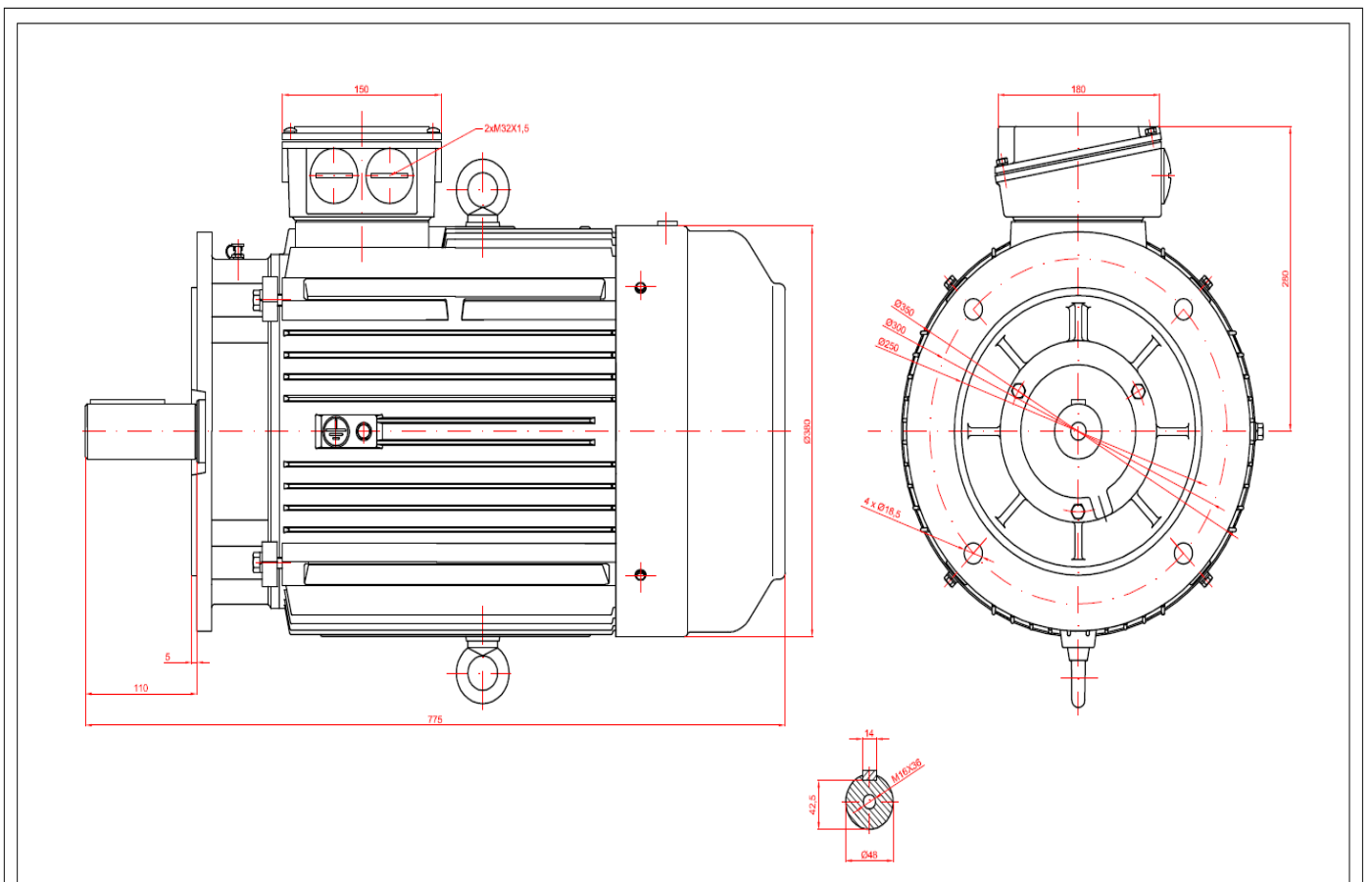

Detalii de Montaj și Instalare

Gabarit 160: Valoarea standard IEC care definește un motor mare, greu și extrem de robust.
Prindere B5: Standardul pentru montaj pe flanșă mare, utilizând găuri de trecere pentru cea mai rigidă fixare posibilă pe fața utilajului.

Recomandări de Instalare

Aliniere: Asigurați o concentricitate perfectă la montaj pentru a beneficia de rigiditatea sistemului și a proteja rulmenții.
Ventilație: Păstrați spațiul din spatele motorului liber pentru a permite o răcire optimă.
Întreținere: Motorul este proiectat pentru întreținere redusă; verificați periodic starea rulmenților.

Control și Sisteme Complementare

Control Avansat: Utilizarea unui convertizor de frecvență (invertor/VFD) sau a unui sistem de pornire soft-start este esențială pentru a gestiona pornirea unui motor de această putere.
Completați Sistemul: Pentru o soluție de acționare completă, recomandăm:
- Reductoare Industriale cu Intrare B5: Dimensionate pentru a gestiona puterea de 15 CP și cuplul de intrare.
- Cuplaje de Înaltă Anduranță: Esențiale pentru a proteja axul masiv de 42 mm în aplicații de mare putere.
- Convertizoare de Frecvență: Un model de 11 kW este obligatoriu pentru control precis și protecție avansată.

Greutate	100 kg
Putere	11kw
Fisa Tehnica PDF	click aici: https://emotoare.ro/dimensiuni/Specificatii-tehnice-motor-electric-trifazat-1400rpm.pdf
Turatie	1400rpm
Gabarit IEC	160
Diametru Ax	42mm
Prindere	B5
Material carcasa	Aluminiu
Diametru flansa	350mm
