Motor electric trifazat 15kw 1400rpm 160 B5
Produsul anterior
Motor electric trifazat 15kw 1400rpm 160 B3
3.350,00 lei TVA inclus (bucata)
Următorul produs
Motor electric trifazat 18.5kw 1400rpm 180 B3
4.100,00 lei TVA inclus (bucata)
3.550,00 lei TVA inclus (bucata)
- Putere: 15kw;
- Turatie: 1400rpm;
- Gabarit: 160;
- Diametru ax: 42mm;
- Fixare: Flansa mare;
- Prindere: B5;
- Diametru Flansa: 350mm;
- Carcasa din: Aluminiu;
- Bobinaj: Cupru;
- Uz industrial
Informații suplimentare
Comenzi pentru produsele din stoc:
Comenzile primite până la ora 15:00: vor fi expediate în aceeași zi.
Comenzile primite după ora 15:00: vor fi expediate în ziua următoare.
Informații suplimentare livrare:
Termenul de livrare poate varia în funcție de locația de livrare (standard: 1-3 zile de la comandă).
Costurile de livrare vor fi calculate la finalizarea comenzii.
Comenzile primite până la ora 15:00: vor fi expediate în aceeași zi.
Comenzile primite după ora 15:00: vor fi expediate în ziua următoare.
Informații suplimentare livrare:
Termenul de livrare poate varia în funcție de locația de livrare (standard: 1-3 zile de la comandă).
Costurile de livrare vor fi calculate la finalizarea comenzii.
| Greutate | 120 kg |
|---|---|
| Putere | 15kw |
| Fisa Tehnica PDF | click aici: https://emotoare.ro/dimensiuni/Specificatii-tehnice-motor-electric-trifazat-1400rpm.pdf |
| Turatie | 1400rpm |
| Gabarit IEC | 160 |
| Diametru Ax | 42mm |
| Prindere | B5 |
| Material carcasa | Aluminiu |
| Diametru flansa | 350mm |
Descriere
Motor Electric Trifazat 15kW, 1400rpm | Gabarit 160, Prindere B5
Proiectat pentru a fi inima utilajelor industriale grele, acest motor electric trifazat 15kw 1400rpm 160 B5 (20 CP) este soluția fără compromisuri pentru cele mai solicitante aplicații. Trecerea la gabaritul industrial 160 introduce o construcție masivă, un ax supradimensionat de 42 mm și o platformă de montaj B5 masivă (flanșă de 350 mm), creând o unitate monobloc de o fiabilitate și rigiditate excepționale.
Beneficii Cheie pentru Aplicații Industriale Fără Compromisuri
Acest model este alegerea profesională care combină puterea maximă, fiabilitatea excepțională și un randament energetic de vârf.
- Performanță Industrială Fără Compromisuri: Combinația dintre puterea de 20 CP, anduranța gabaritului 160 și rigiditatea flanșei masive B5 este esențială pentru a gestiona sarcini dinamice grele și cupluri de pornire ridicate, eliminând complet vibrațiile și asigurând o aliniere perfectă pe termen lung.
- Eficiență – Economii Maxime la Sarcină Grea: Pentru utilaje grele, acest lucru se traduce prin economii substanțiale la costurile de operare și o amortizare rapidă a investiției.
- Anduranță Mecanică Supradimensionată (Gabarit 160): Construcția industrială, cu un ax masiv de 42 mm și rulmenți de mare sarcină, este proiectată pentru a rezista la cele mai dure condiții de lucru, inclusiv șocuri mecanice, praf și funcționare continuă la sarcină maximă, oferind o fiabilitate excepțională.
Proiectare pentru Putere Maximă și Fiabilitate
- Șasiu Industrial Masiv (Fontă): Carcasa robustă din fontă, specifică acestui gabarit, asigură o rigiditate excepțională, o excelentă amortizare a vibrațiilor și o răcire optimă.
- Nucleul Energetic: Înfășurarea din cupru pur și designul avansat al rotorului sunt optimizate pentru a minimiza pierderile, fiind protejate de izolația Clasa F (155 °C).
- Sistem de Rotație de Înaltă Anduranță: Lagărele de precizie sunt dimensionate pentru a suporta cuplul ridicat și a asigura o durată de viață extinsă în aplicații industriale grele.
Performanță și Standarde
- Design Electric: Configurația cu 4 poli este optimizată pentru a livra un cuplu masiv și constant la 1400 rpm.
- Standardizare IEC: Gabaritul 160, axul de 42 mm și prinderea B5 sunt conforme cu normele internaționale (IEC 60072), asigurând compatibilitate deplină.
Specificații Tehnice Motor electric trifazat 15kw 1400rpm 160 B5
Date electrice |
|
|---|---|
| Putere nominală motor | 15 kW (15000W) |
| Turație nominală motor | 1455 rpm 50Hz 1750 rpm 60Hz |
| Turație sincronă motor | 1500 rpm (4 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz |
| Cuplu nominal motor | 98,49 Nm (Mn) |
| Curent nominal motor | 28,5 A (VΔ/50Hz) 16,52 A (VY/50Hz) |
| Curent pornire motor | 7,5 xIn |
| Cuplu pornire motor | 2,2 xMn |
| Cuplu maxim motor | 2,2 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 88,7% – 100% sarcină (50Hz) 90% – 75% sarcină (50Hz) 90,2% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,86 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 160 B5 (Flansa Mare) *Optional B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 98 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1-S3+ |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M32x1,5+1-M16x1,5 |
| Standarde | IEC/DIN/ISO/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Rezistențe anticondens | n/a |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 67 dB(A) LwA 76 dB(A) |
| Moment de inerție | 0,10116 Kgm² |
| Tip rulmenți | C&U |
| Rulment parte antrenare DE | 6309-2RS-C3 |
| Rulment parte neantrenare NDE | 6209-2RS-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | viață / viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

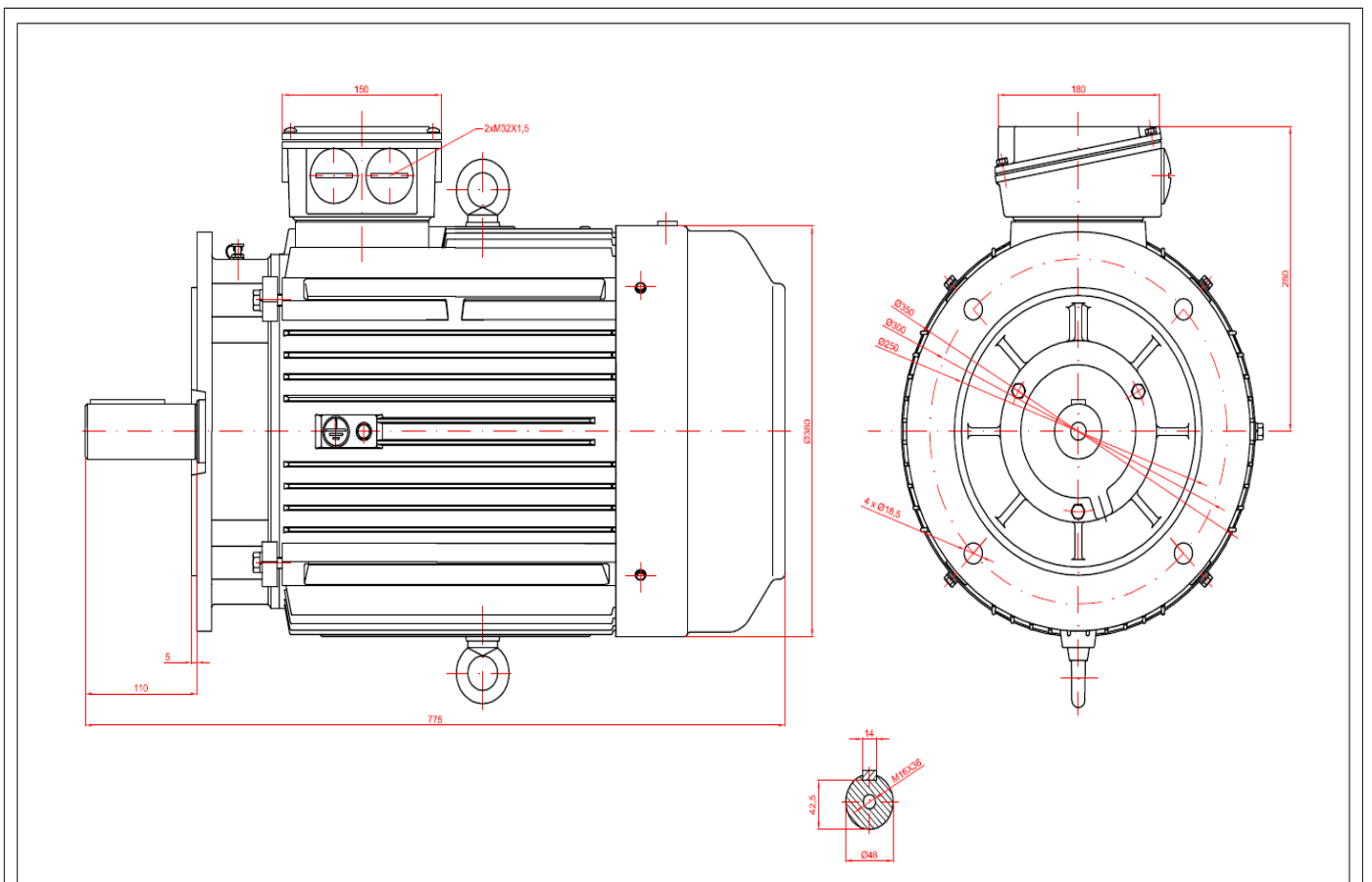

Detalii de Montaj și Instalare
- Gabarit 160: Valoarea standard IEC care definește un motor mare, greu și extrem de robust.
- Prindere B5: Standardul pentru montaj pe flanșă mare, utilizând găuri de trecere pentru cea mai rigidă fixare posibilă pe fața utilajului.
Recomandări de Instalare
- Aliniere: Asigurați o concentricitate perfectă la montaj pentru a beneficia de rigiditatea sistemului și a proteja rulmenții.
- Ventilație: Păstrați spațiul din spatele motorului liber pentru a permite o răcire optimă.
- Întreținere: Motorul este proiectat pentru întreținere redusă; verificați periodic starea rulmenților conform manualului.
Control și Sisteme Complementare
- Control Avansat: Utilizarea unui convertizor de frecvență (invertor/VFD) sau a unui sistem de pornire soft-start este esențială pentru a gestiona pornirea unui motor de această putere.
- Completați Sistemul: Pentru o soluție de acționare completă, recomandăm:
- Reductoare Industriale cu Intrare B5: Dimensionate pentru a gestiona puterea de 20 CP și cuplul de intrare.
- Cuplaje de Înaltă Anduranță: Esențiale pentru a proteja axul masiv de 42 mm în aplicații de mare putere.
- Convertizoare de Frecvență: Un model de 15 kW este obligatoriu pentru control precis și protecție avansată.
