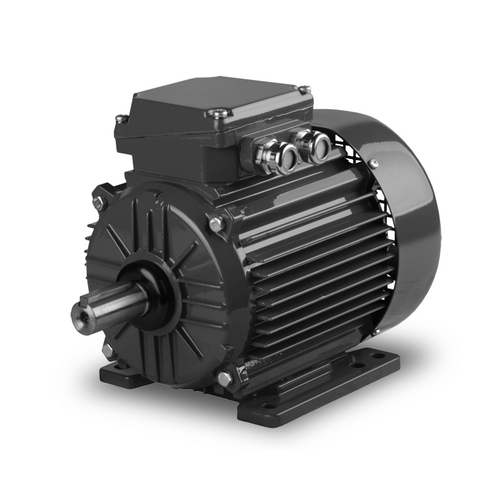

Motor Electric Trifazat 2.2kW, 1400rpm | Gabarit 100, Prindere B3

Reprezentând standardul de facto pentru utilaje industriale grele, acest motor electric trifazat 2.2kw 1400rpm 100 B3 (3 CP) este proiectat pentru a oferi putere, anduranță și stabilitate maximă. Trecerea la gabaritul industrial 100 introduce o construcție superioară cu un ax masiv de 28 mm, iar montajul pe talpă (B3) asigură o fundație de neclintit, capabilă să gestioneze un cuplu ridicat.

Beneficii Cheie pentru Aplicații Industriale Grele

Acest model este proiectat pentru a oferi fiabilitate pe termen lung în condiții extreme, combinând o construcție supradimensionată cu eficiență de vârf.

Construcție Industrială pe o Fundație de Neclintit (B3): Combinația dintre șasiul robust al gabaritului 100 și stabilitatea maximă a prinderii pe talpă face acest motor ideal pentru a anula vibrațiile și a rezista la șocurile din aplicațiile grele, cum ar fi prelucrarea lemnului sau a metalelor.
Ax Masiv de 28 mm – Proiectat pentru Sarcini Extreme: Acesta este un upgrade fundamental de rezistență. Axul de 28 mm este proiectat să suporte cele mai intense sarcini radiale, generate de curelele late și puternic tensionate, protejând rulmenții și asigurând o transmisie de putere fără compromisuri.
Forță Brută de 3 CP: Cu o putere de 2.2 kW, acest motor poate acționa o gamă largă de utilaje industriale, de la benzi transportoare puternic încărcate la pompe de înaltă presiune și mașini-unelte, oferind un cuplu puternic și constant.
Eficiență – Performanță Economică la Sarcină Grea: Pentru utilaje grele, acest lucru se traduce prin economii substanțiale la costurile de operare și o amortizare rapidă a investiției.

Proiectare pentru Anduranță Maximă

Șasiu Industrial Ranforsat: Carcasa masivă din aliaj de aluminiu, specifică gabaritului 100, asigură o rigiditate superioară și o răcire optimă.
Nucleul Energetic: Înfășurarea din cupru pur și designul avansat al rotorului sunt optimizate pentru a minimiza pierderile, fiind protejate de izolația Clasa F (155 °C).
Sistem de Rotație de Înaltă Anduranță: Lagărele de precizie (ex: 6206-2RS-C3), mai mari și mai robuste, sunt proiectate să suporte sarcini radiale și axiale superioare pe termen lung.

Performanță și Standarde

Design Electric: Configurația cu 4 poli este optimizată pentru a livra un cuplu puternic și constant la 1400 rpm.
Standardizare IEC: Gabaritul 100, axul de 28 mm și prinderea B3 sunt conforme cu normele internaționale (IEC 60072), asigurând compatibilitate deplină.

Specificații Tehnice Motor electric trifazat 2.2kw 1400rpm 100 B3

Date electrice
Putere nominală motor	2,2 kW (2200W)
Turație nominală motor	1420 rpm 50Hz 1705 rpm 60Hz
Turație sincronă motor	1500 rpm (4 poli)
Frecvență nominală motor	50 Hz
Tensiune nominală motor (±10%)	230 VΔ/50Hz 400 VY/50Hz 265 VΔ/60Hz 460 VY/60Hz
Cuplu nominal motor	14,8 Nm (Mn)
Curent nominal motor	8,32 A (VΔ/50Hz) 4,78 A (VY/50Hz)
Curent pornire motor	7 xIn
Cuplu pornire motor	2,2 xMn
Cuplu maxim motor	2,3 xMn
Pornire	D.O.L.
Clasă eficiență	IE2-IE4+ in functie de producator
Randament	82% – 100% sarcină (50Hz) 83,3% – 75% sarcină (50Hz) 82,3% – 50% sarcină (50Hz)
Factor de putere cosφ	0,81 – 100% sarcină
Date generale
Mărime carcasă / Montaj	IEC/PAM 100 B3 (Talpa), *Optional B35 (Talpa + Flansa Mare) sau B34 (Talpa + Flansa Mica)
Greutate / Material carcasă	21 kg / Aluminiu
Grad protecție / Metodă răcire	IP55 / IC411 *Optional clasa mai mare pana la IP67
Tropicalizare	Da
Clasă vibrații / Serviciu	A / S1-S3+
Direcție rotație	Bidirecțional
Intrare cablu	2-M20x1,5
Standarde	IEC/DIN/ISO/EN
Executat după standard	IEC 60034-1
Picioare detașabile	Da
Vopsire	7030 – C2 standard
Protecții termice	PTC 120°C
Clasă izolație / Creștere temperatură	F *Optional clasa mai mare
Rezistențe anticondens	n/a
Condiții amplasare
Temperatură ambientală	-20°C până la +40°C *Optional pana la 150°C
Altitudine față de nivelul mării	1000 m
Date mecanice
Nivel zgomot	LpA 70 dB(A) LwA 80 dB(A)
Moment de inerție	0,00598 Kgm²
Tip rulmenți	C&U
Rulment parte antrenare DE	6206-2RS-C3
Rulment parte neantrenare NDE	6206-2RS-C3
Durată medie viață rulmenți	40000 h
Interval relubrifiere L1 DE / NDE	viață / viață
Inel compensare	NDE SIDE – standard
Lubrifianți rulmenți	Vezi manualul de instalare si mentenanta

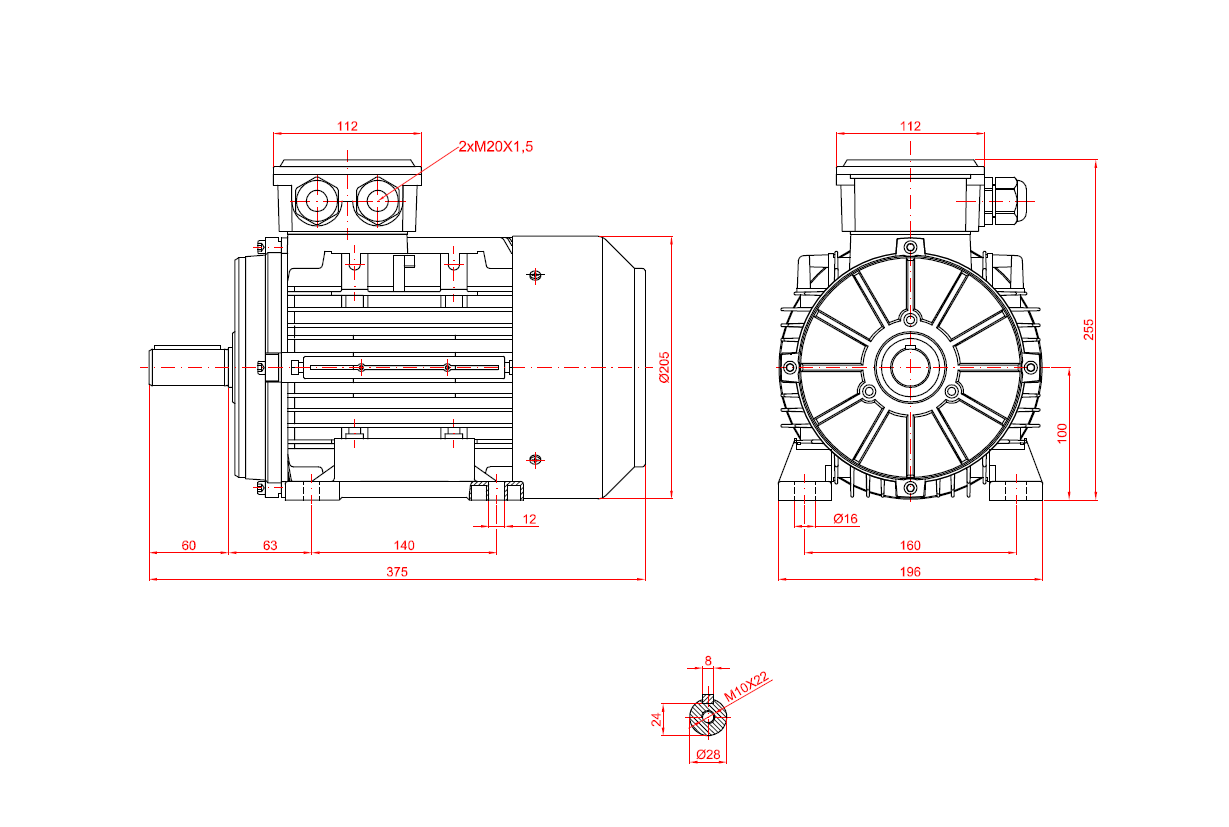

Dimensiuni
Dimensiune ax (diametru x lungime)	Ø28 x 60 mm
Lungime totală (L)	369 mm
Distanță găuri talpă (A x B)	A 160 mm, B 140 mm
Distanță umăr ax – gaură talpă (C)	63 mm
Înălțime ax (H)	100 mm
Înălțime totală cu cutie borne	252 mm
Lățime talpă	198 mm
Intrare cablu cutie borne	2-M20x1,5

Detalii de Montaj și Instalare

Gabarit 100: Valoarea standard IEC care definește un motor de clasă industrială, mai mare și mai robust.
Prindere B3: Standardul universal pentru fixare pe talpă, oferind cea mai bună stabilitate structurală pentru sarcini grele.

Recomandări de Instalare

Alinierea Transmisiei: Asigurați o aliniere precisă a fuliilor pentru a maximiza durata de viață a curelelor și a rulmenților.
Ventilație: Păstrați spațiul din spatele motorului liber pentru a permite o răcire optimă.
Întreținere: Motorul este proiectat pentru întreținere redusă.

Control și Sisteme Complementare

Control Avansat: Compatibilitatea cu convertizoare de frecvență (invertoare/VFD) sau sisteme de pornire soft-start este recomandată pentru a gestiona pornirea și a beneficia la maximum de eficiența IE3.
Completați Sistemul: Pentru o soluție de acționare completă, recomandăm:
- Fulii și Curele de Înaltă Anduranță: Dimensionate pentru puterea de 3 CP și ax de 28 mm.
- Convertizoare de Frecvență: Un model de 2.2 kW este obligatoriu pentru control precis și protecție avansată.
- Sisteme de Pornire Stea-Triunghi sau Soft-Startere: Alternative pentru aplicațiile cu viteză fixă.
